Vytváření vrtaných kotevních bodů
Expanzní nýty s plaketami – vrtané body
Vystrojování tohoto typu kotvení je činnost, která vyžaduje zkušenost. V celém řetězci kotvení je vrtaný bod jedním z dalších přidaných prvků, kde lze vytvořit chybu a kotevní body instalované bez dostatku zkušeností jsou zdrojem nebezpečí. Proto vždy, u vrtaných kotevních bodů, používáme minimálně dvou kotevních bodů, které následně propojíme vhodným kotevním systémem tak, aby došlo k rovnoměrnému zatížení kotevních bodů. Kvalitní osazení vrtaného kotvení závisí také na stavu materiálu. Například u skalního masivu vlivem eroze dochází k degradaci materiálu a to může mít fatální následky v podobě vypadnutí kotevního bodu a nečekané kritické situace.
Pro osazení kotvení je třeba
- set – vrtačka, vrták, textilní smyčka, karabina
- expanzní kotva
- kladivo
- stranový klíč
- plaketa

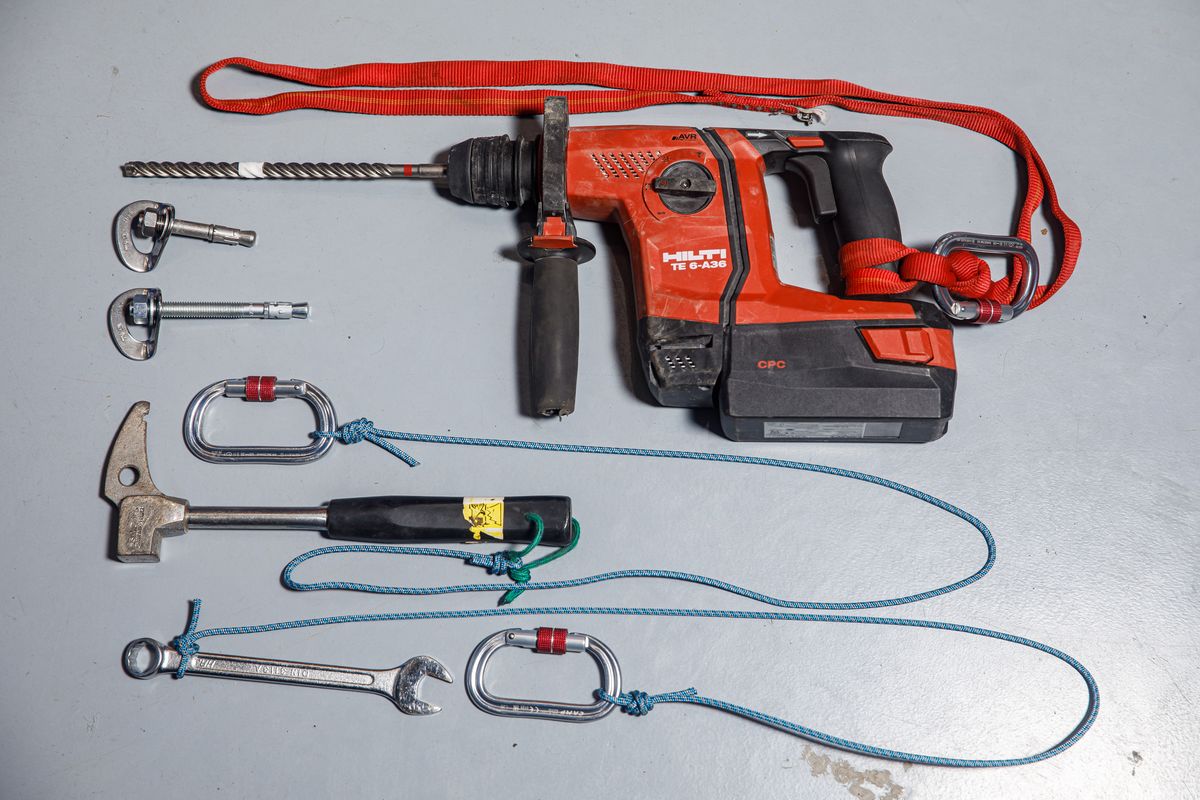

Set pro osazování kotvení pomocí expanzních nýtů.
Postup
Při osazování plaket je nutné dodržet následující zásady.
-
Výběr oblasti pro kotvení

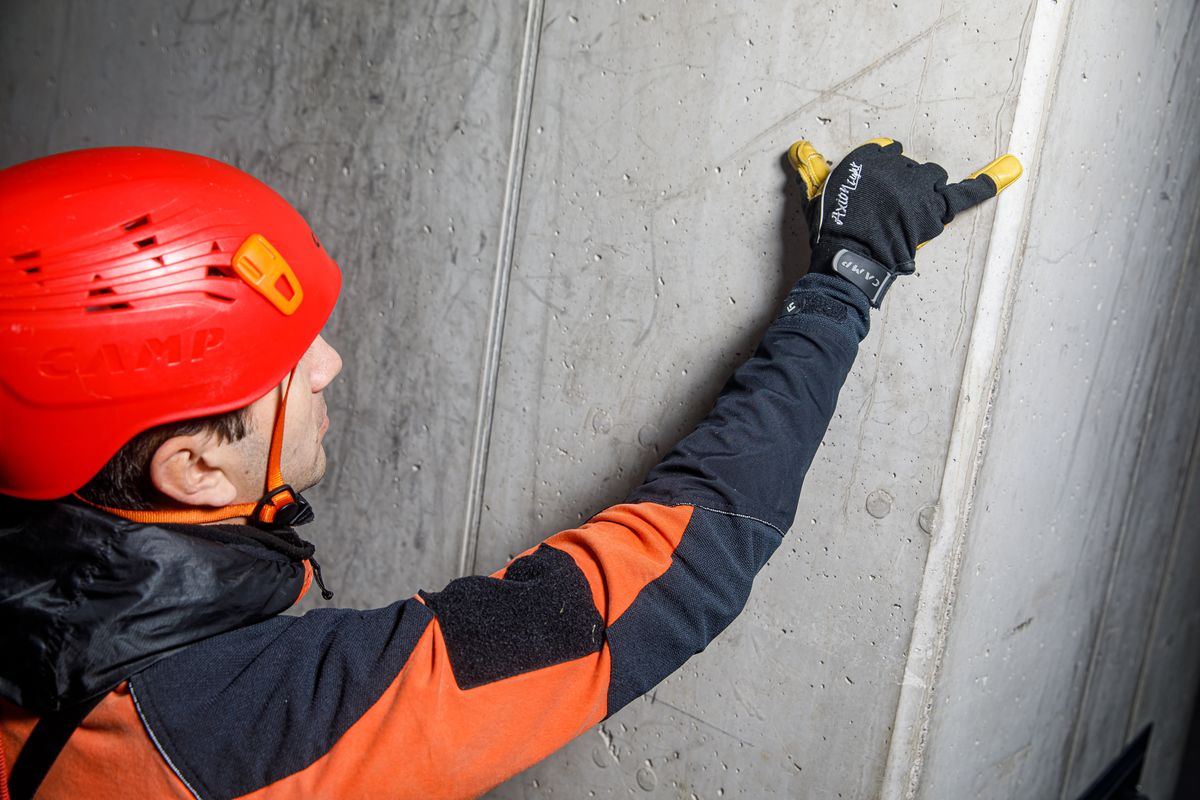

Rozhodujícími parametry pro výběr kotvení jsou především výhodná pozice kotvení pro další práci, kvalita povrchu vybrané oblasti a výběr vhodného umístění. Důležitým parametrem umístění expanzní kotvy je vzdálenost vrtané díry od hrany a vzdálenost mezi jednotlivými kotvami. U armovaných betonů je vzdálenost ke hraně nebo druhému vrtanému bodu nejméně 15 cm, u přírodních terénů je tato vzdálenost nejméně 20 cm. Vzdálenost se zvětšuje se zhoršující se kvalitou povrchu. Jako pomůcku pro určení bezpečné vzdálenosti použij palec a malíček své ruky.
-

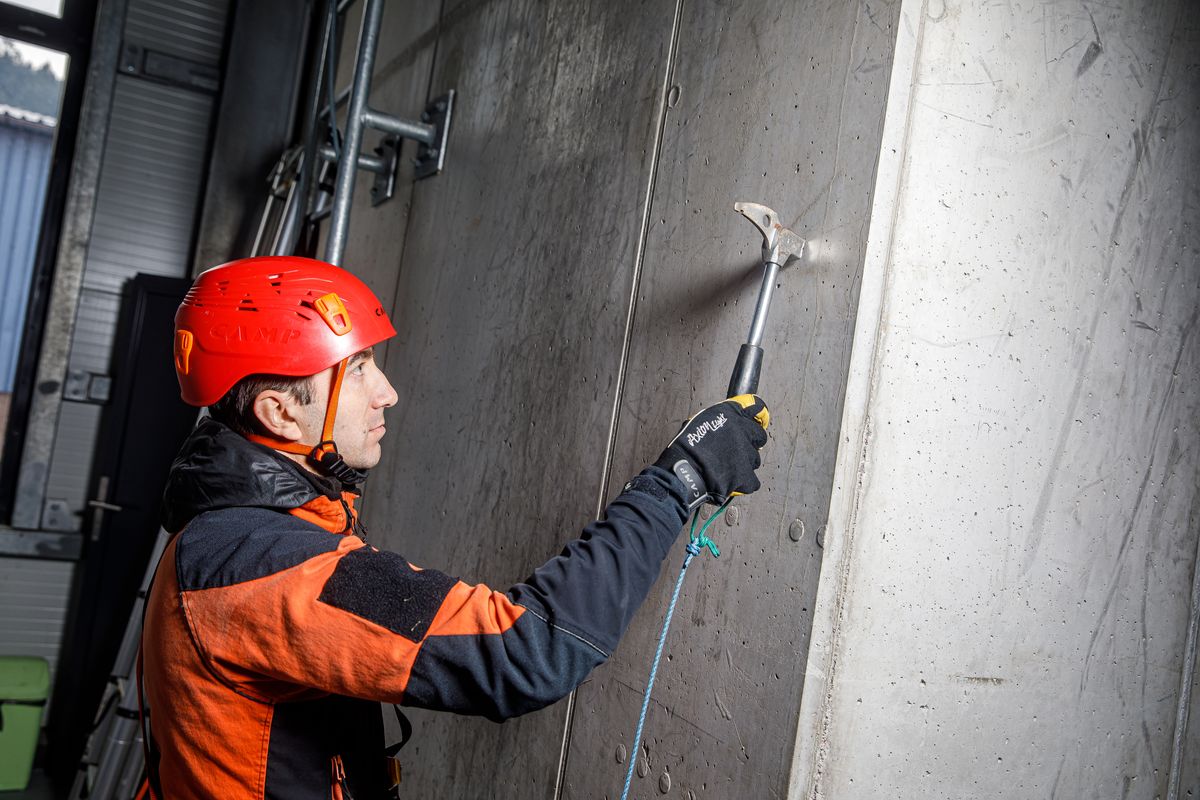

Průzkum povrchu poklepem pomocí kladiva
Jakýkoli povrch musí být před osazením expanzní kotvy s plaketou prozkoumán před vrtáním poklepem, poslechem a vizuální kontrolou. Zvuk vycházející ze zkoumané oblasti musí být jasně zřetelný, netlumený, plný, zvonivý tón. Při jakékoli pochybnosti, dutém zvuku je nutné očistit povrch na plný kompaktní masiv nebo vyhledat jinou oblast pro kotvení. Zrakem zkoumáme povrch a hledáme trhliny nebo praskliny. Kombinací výše zmíněných metod cílíme na precizní průzkum povrchu pro osazení expanzní kotvy.
-
Vrtání

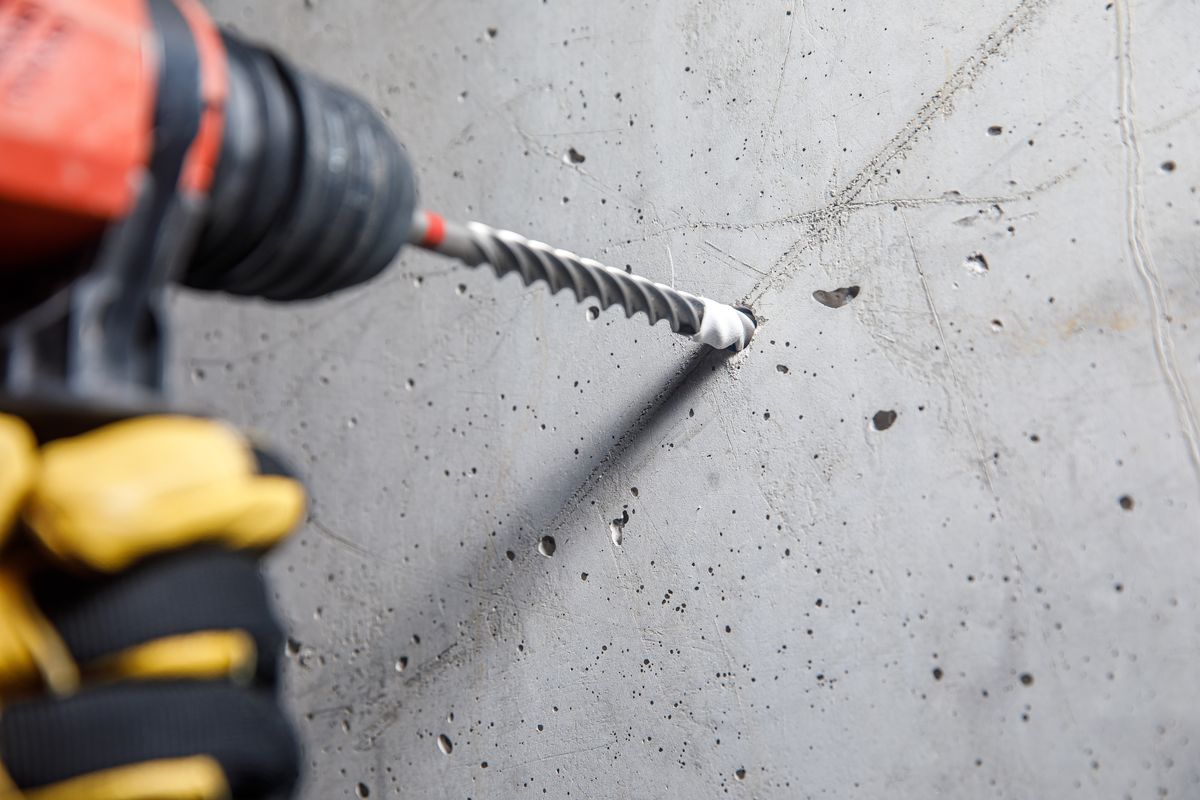

Pro vrtání musí být použit vrták průměru daným výrobcem kotvy. Vedení vrtáku je v úhlu 90 stupňů k vrtanému povrchu. Hloubka vrtané díry je shodná s délku kotvy. Pro správnou hloubku vrtané díry označ vrták páskou.

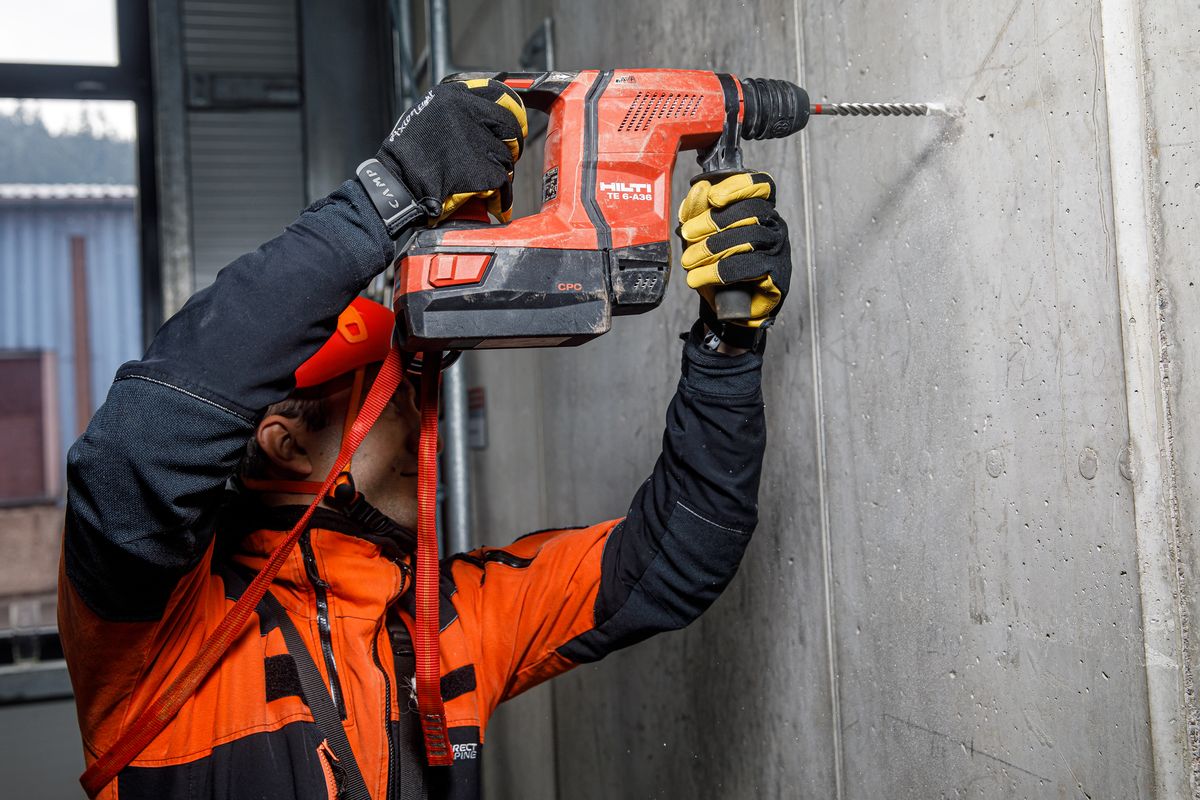

Při vrtání vždy několikrát dynamickým vytažením vrtačky proveď vyčistění vrtané díry od prachu.
-

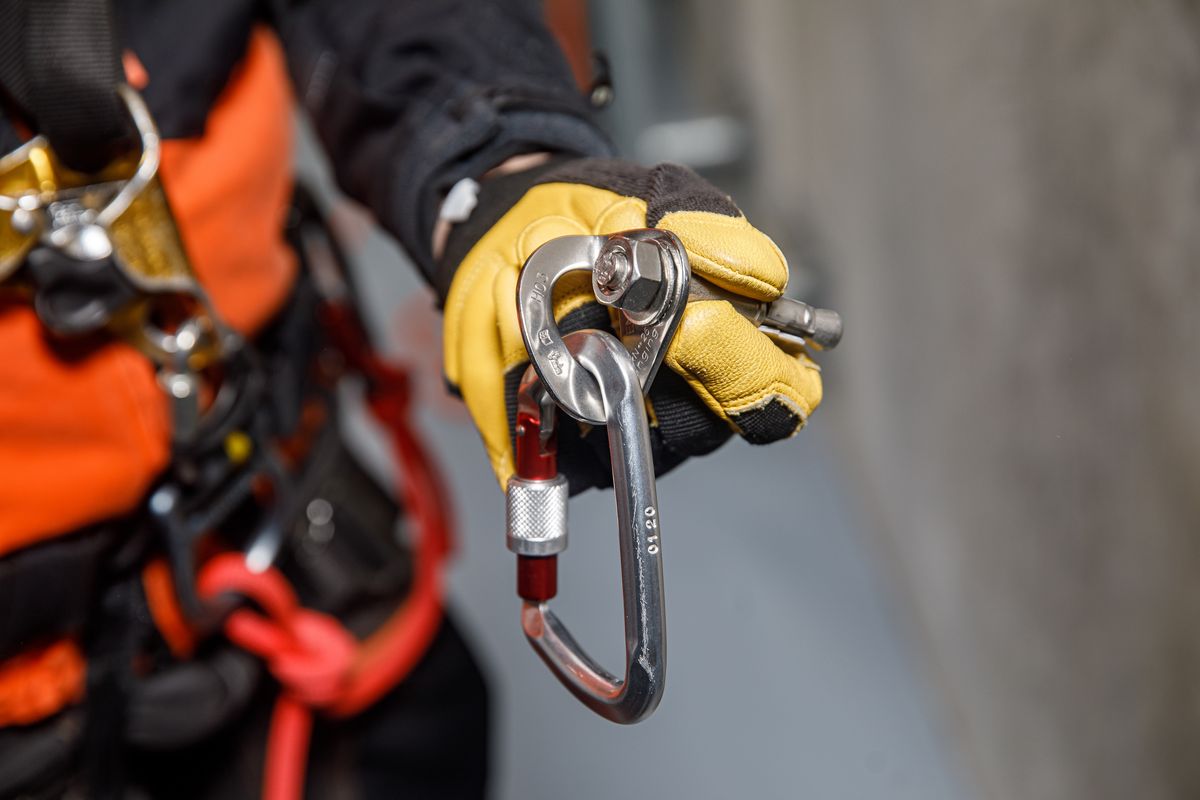

Osazení kotvy

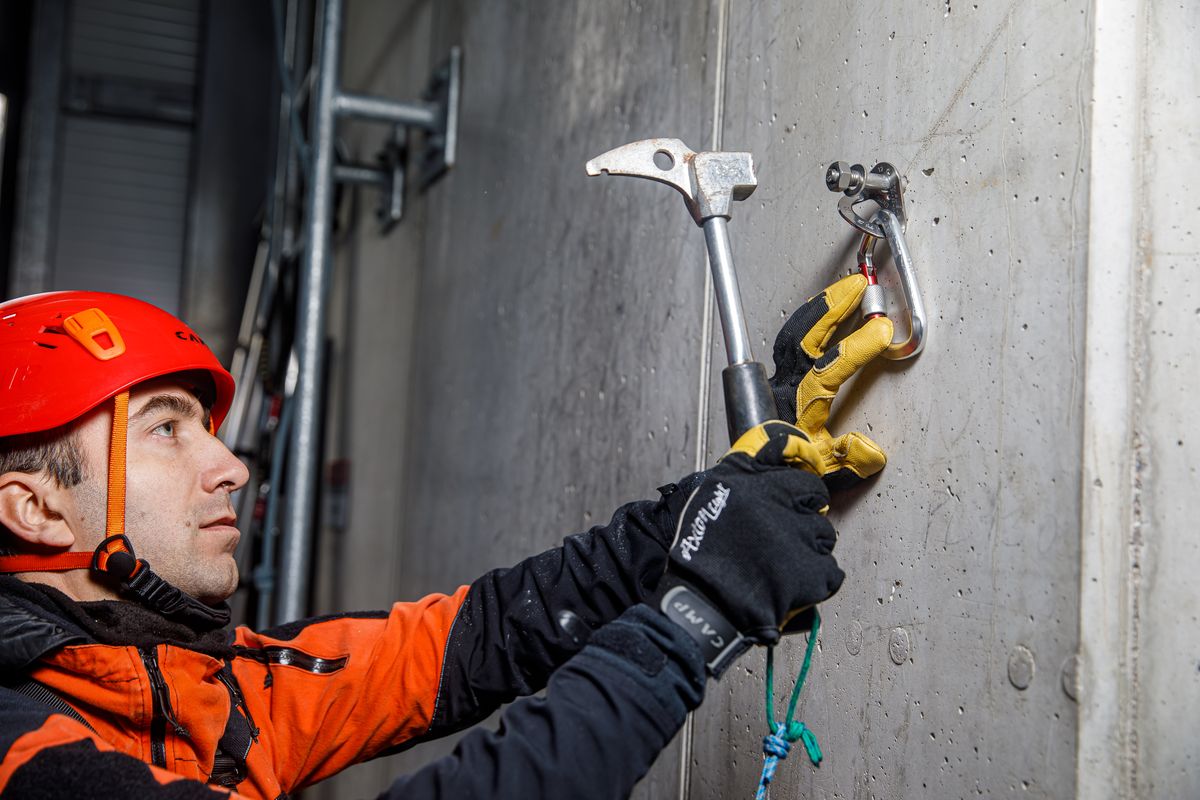

Po vyvrtání díry o požadované hloubce proveď osazení kotvy. Kotva je vždy doplněna o plaketu a matka s podložkou kotvy je pod úrovní natloukací hlavy. Pomocí kladiva kotvu natluč.
-
Usazení plakety

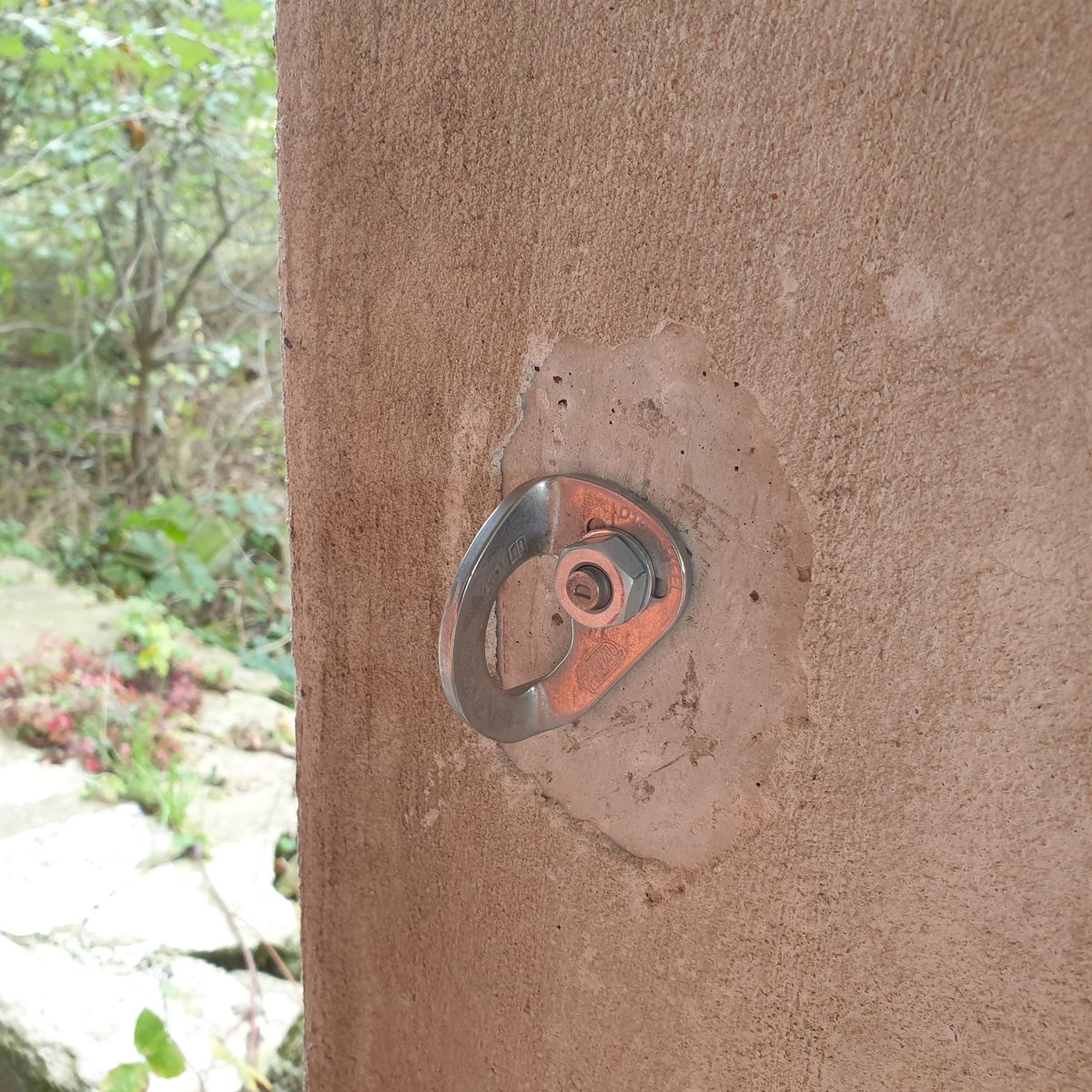

Plaketa musí být na rovném povrchu, pokud se plaketa opírá o nerovný povrch pouze svou malou částí, musí být povrch precizně dočištěn kladivem tak aby plaketa zády dosedala na rovný povrch.

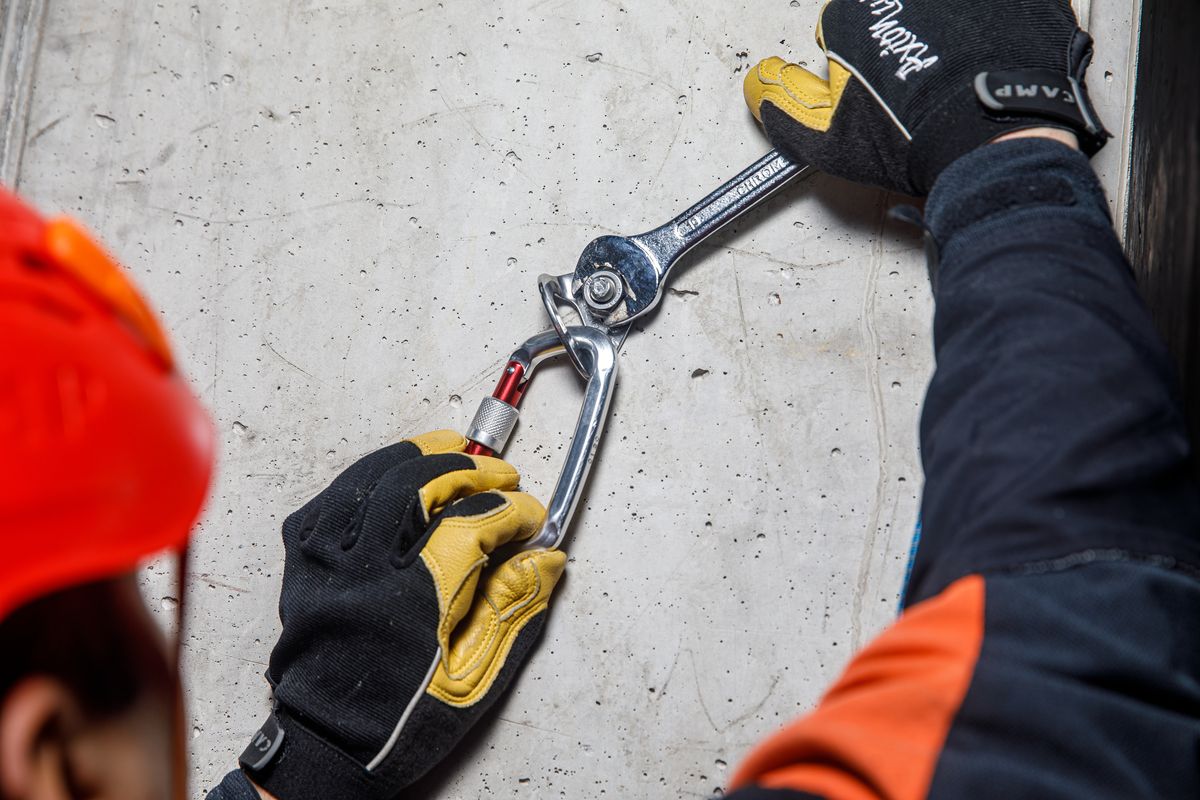

Po usazení plakety je plaketa nasměrována do úhlu zatížení a matka dotažena přiměřenou silou pomocí stranového klíče.
-

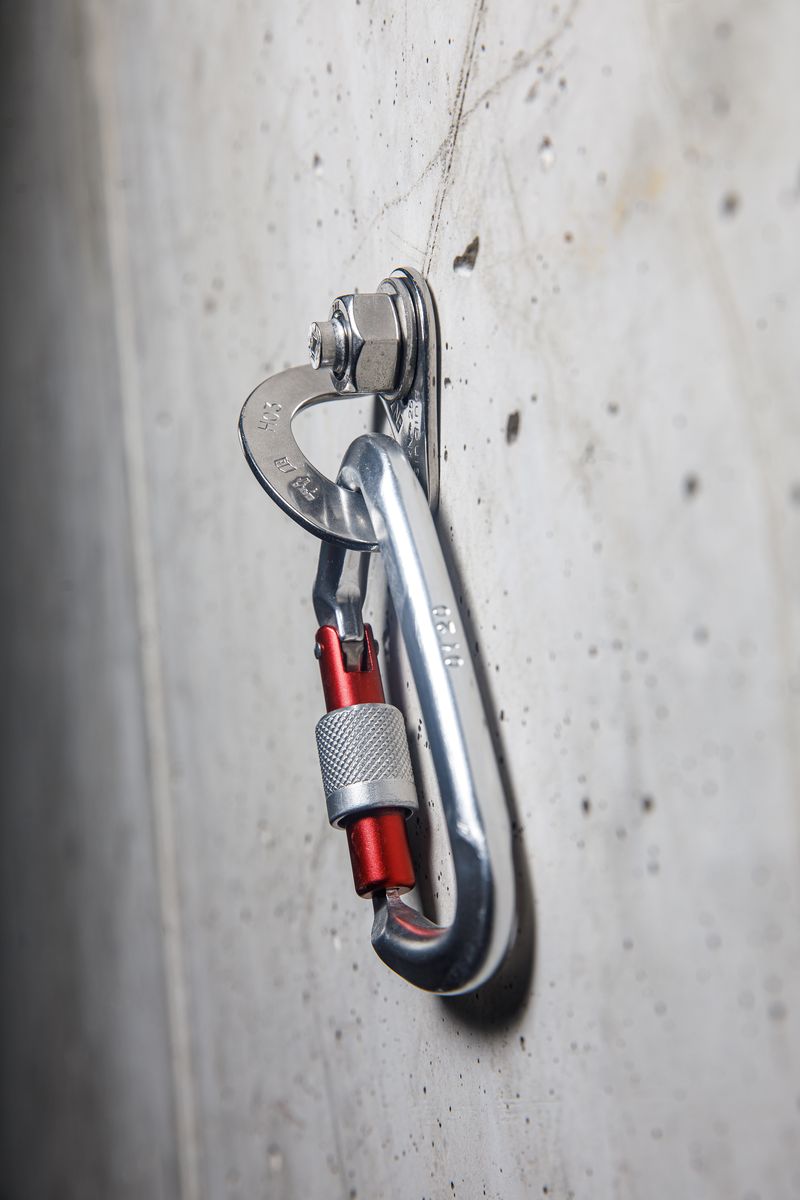

Instalovaný kotevní bod
-
Použití vrtačky
Vrtačka musí být na lezci upnuta bezpečně a při použití musí dovolit lezci pohodlný rozsah pohybu jeho paže. Použitím textilní smyčky přes rameno docílíme požadovaného efektu jak pro připevnění na sedací postroj, tak pro vrtání.

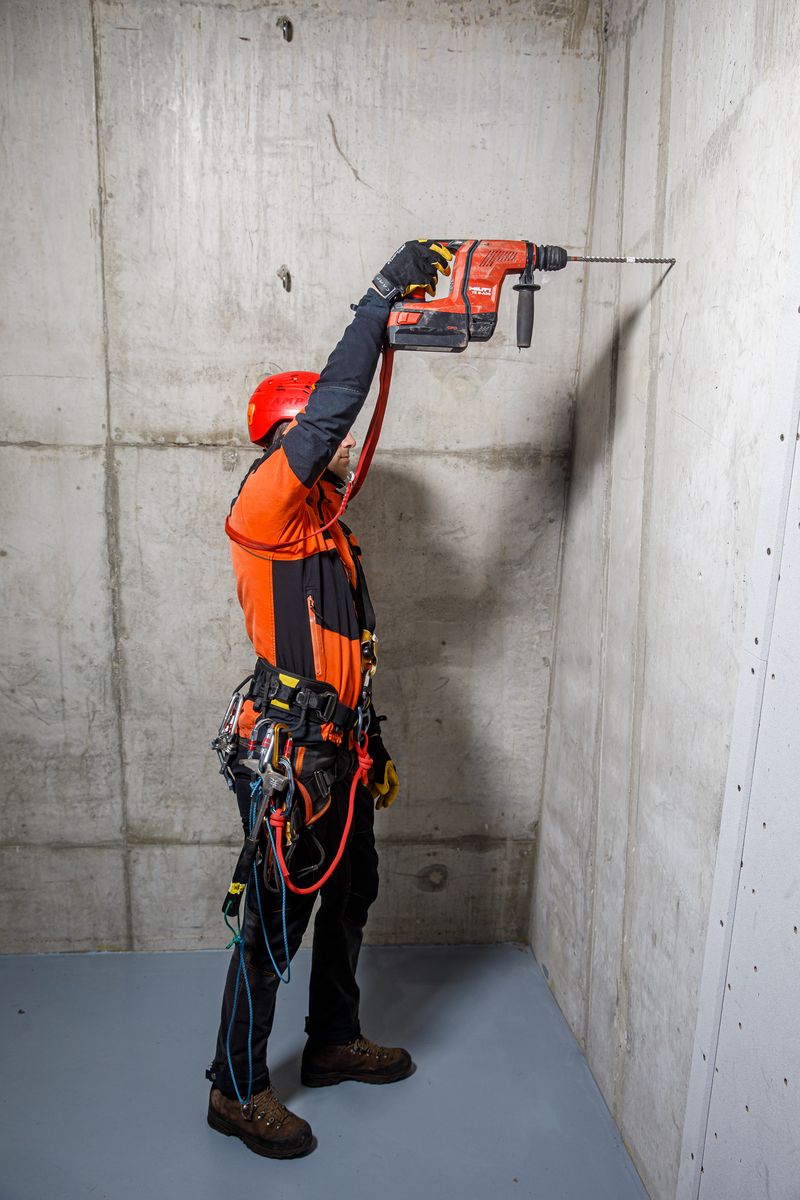

Vrtačka na smyčce připravena k použití

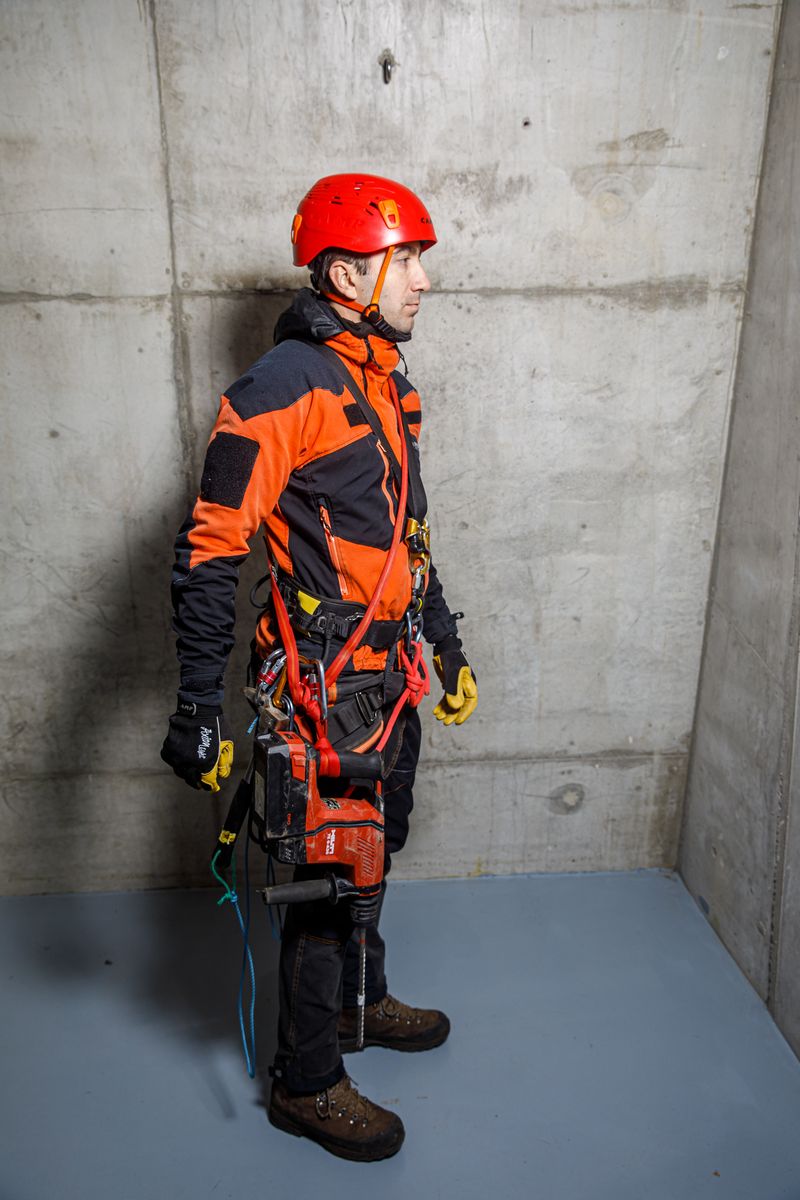

Toto nastavení umožňuje plný rozsah pohybu
