Kotvení pro záchrannou cestu - kotevní body s omezenou nosností
Slouží pro přípravu vytvoření systémů k transportu zraněného, případně jeho doprovodu spuštěním, vytažením pomocí kladkostroje, protiváhy, nebo transportu pomocí traverzu. Centrální nosný bod je využit také v části jištění a zachycení pádu pro vybudování jistícího stanoviště.
Jedná se situace, kdy mohou být kotevní body maximálně zatěžovány. Poloha karabiny centrálního nosného bodu musí být vždy pod dohledem obsluhy stanoviště a tím je zajištěno její správné zatížení.
Pro vytvoření kotvení použij minimálně 2 body, ideálně 3 body provázané smyčkou se systémem rozložení váhy.
Příklady provedení kotvení pro lanový přístup pro body s omezenou nosností
-

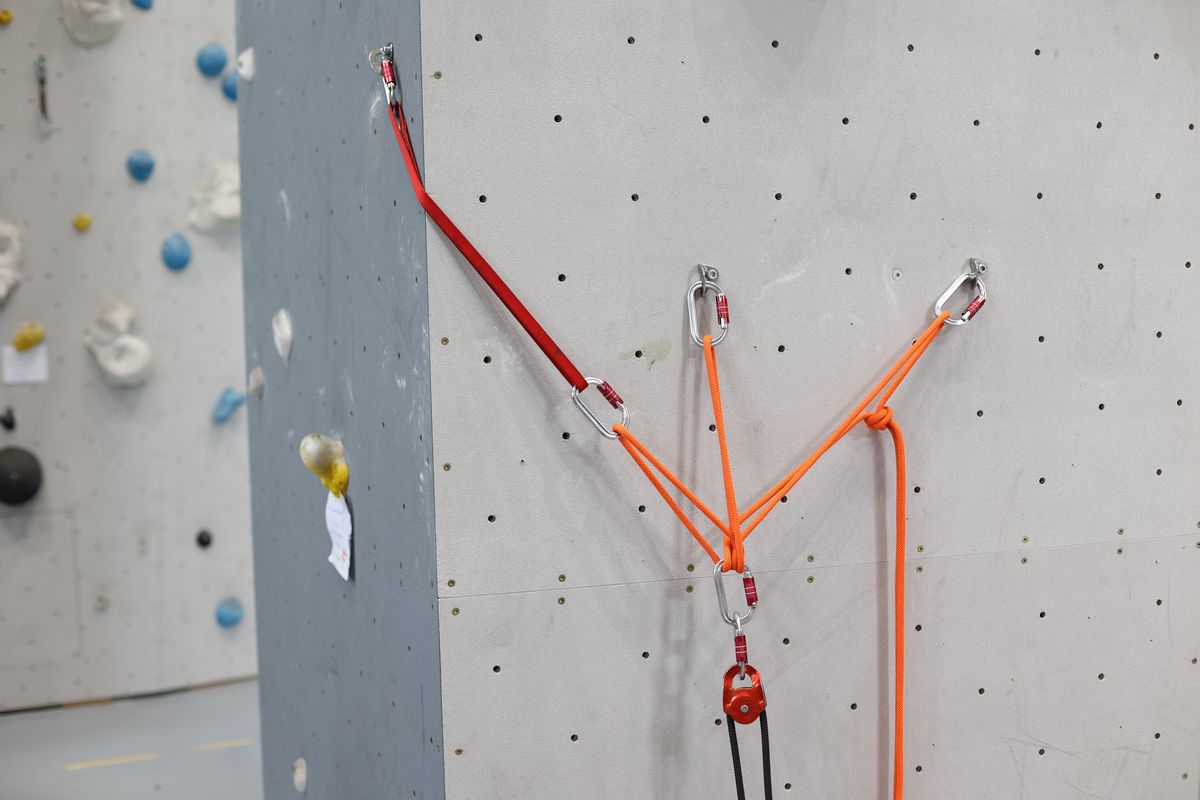

Vytvoření centrálního nosného bodu pomocné lanové smyčky (load-sharing)
Jedná se o nejefektivnější systém, který rozděluje rovnoměrně váhu břemene mezi v tomto případě tři kotevní body a díky způsobu vyvázání má v případě destrukce jednoho z bodů absorpční účinky pro pohlcení vzniklé rázové síly. Při takovéto kritické situaci na záchranný řetězec vždy končí zatížení kotevních bodů ve správném úhlu zatížení.
Postup vázání

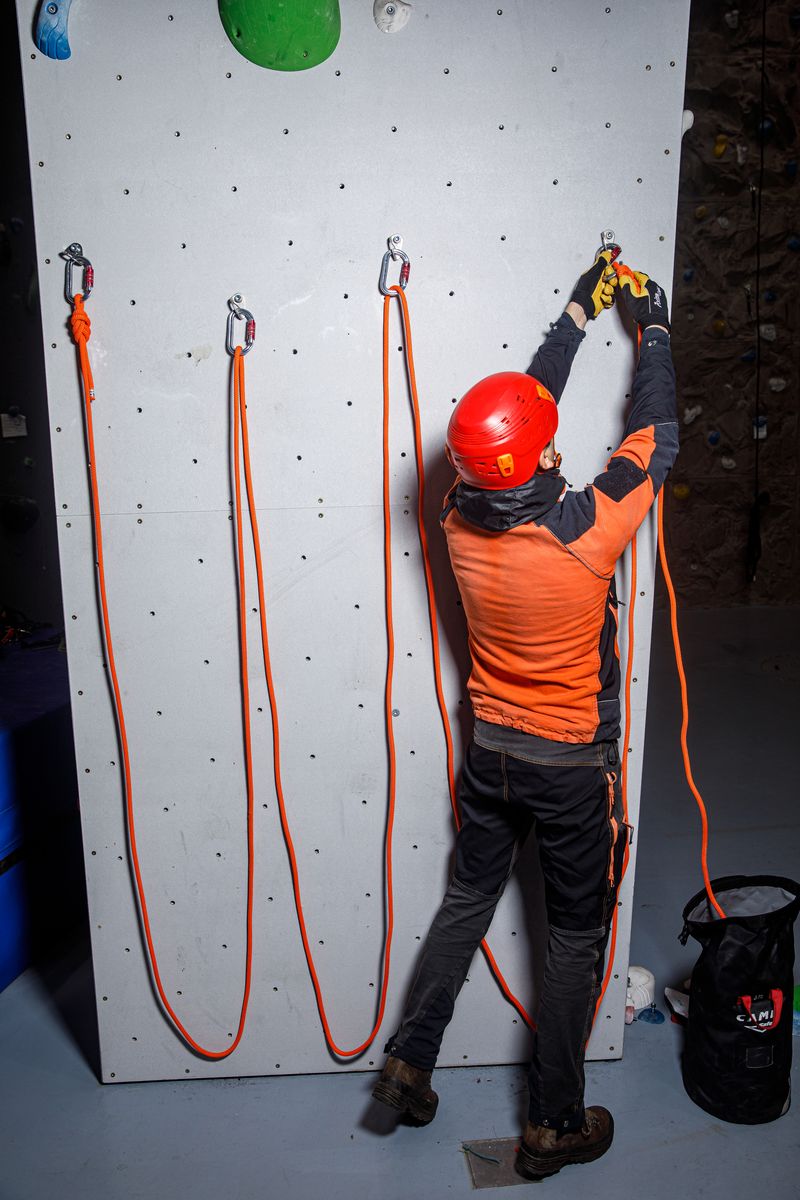

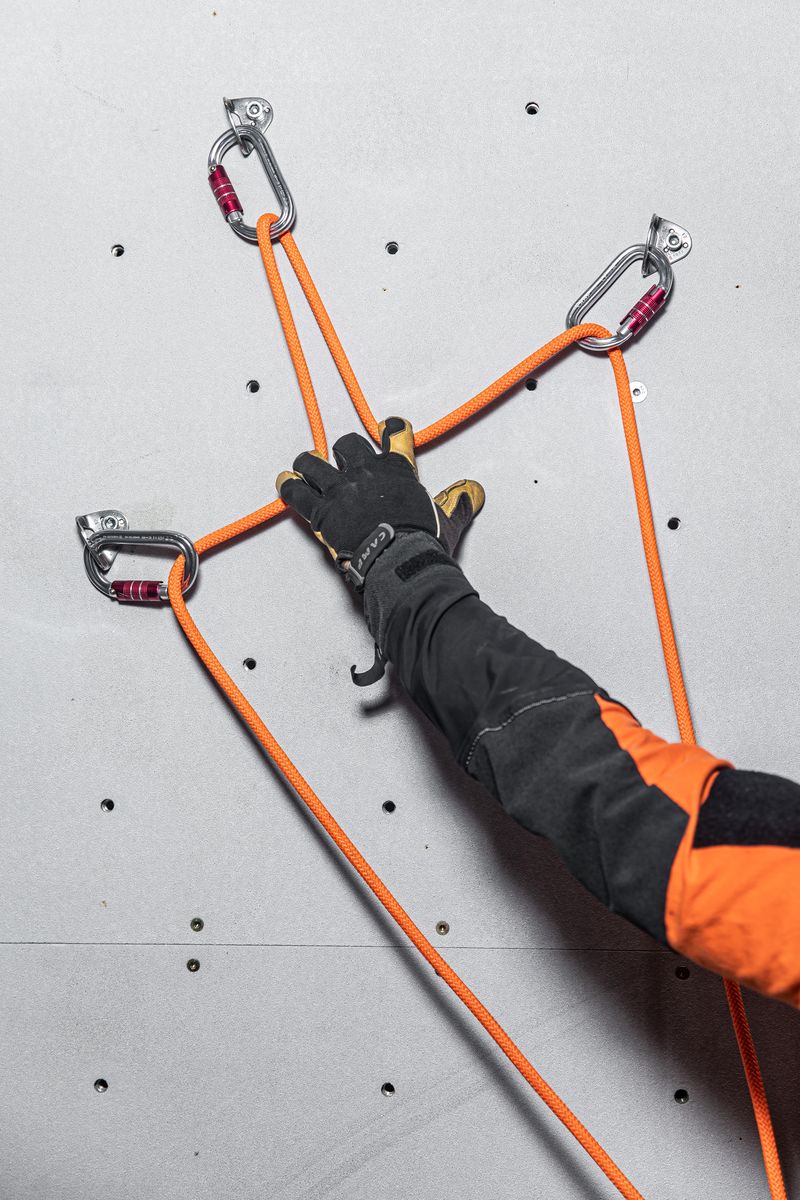

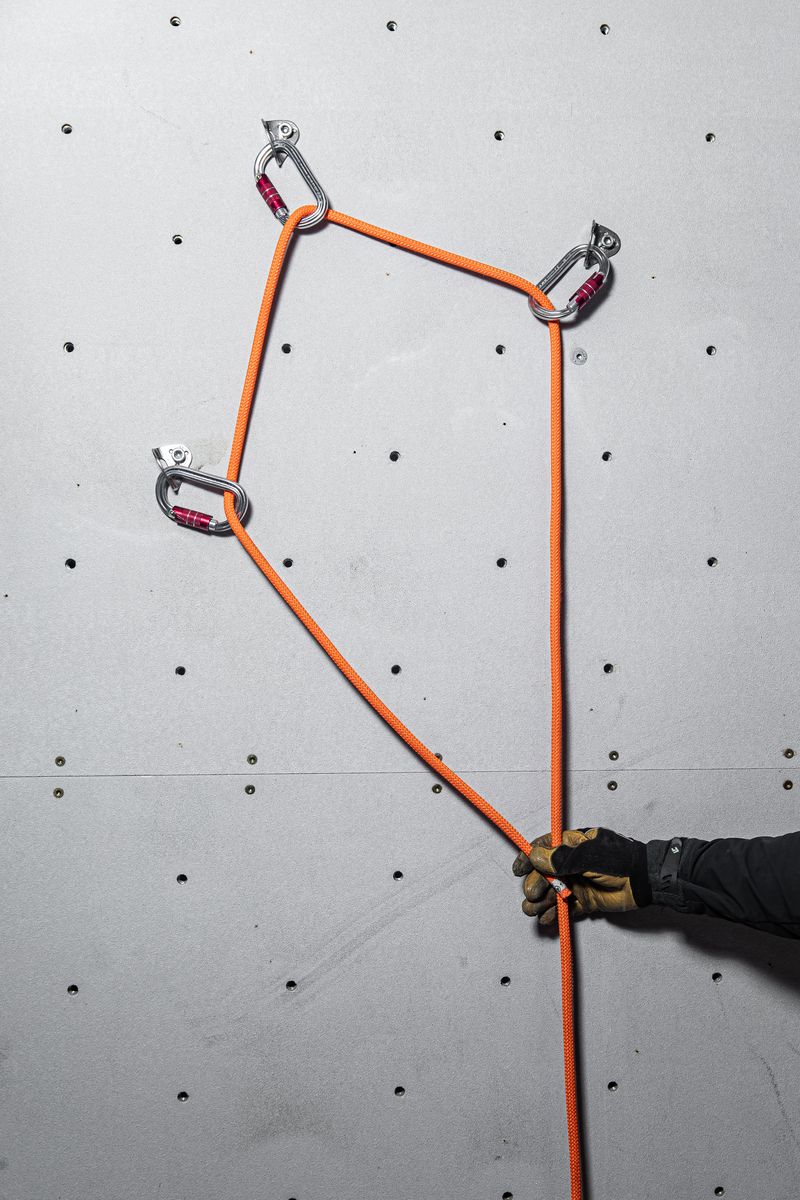

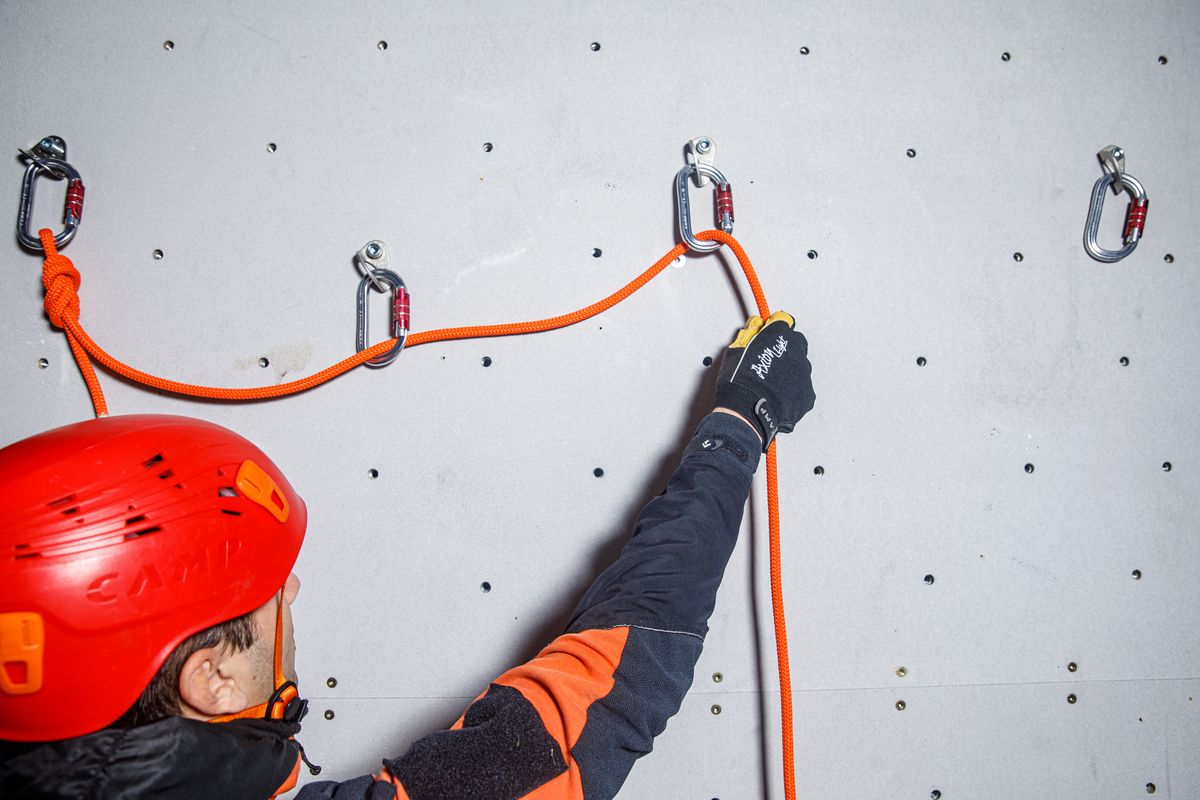

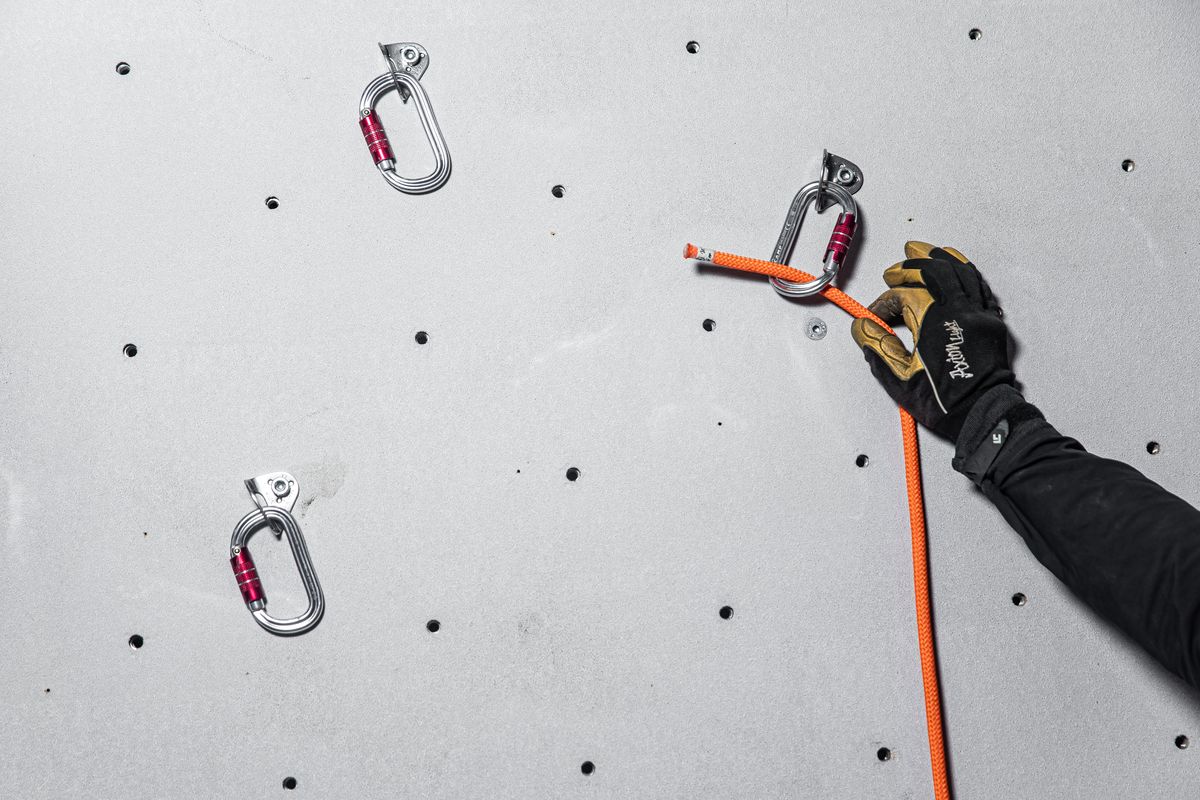

Provaž postupně všechny karabiny lanovou smyčkou.

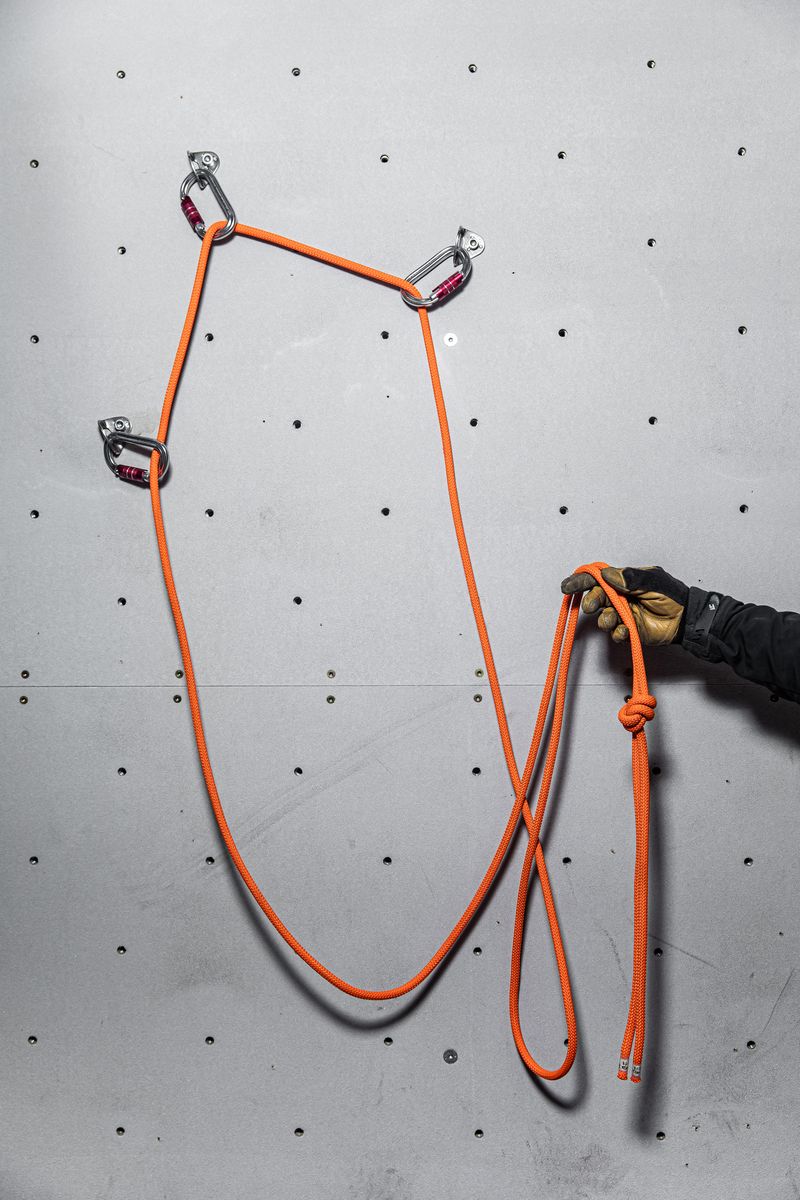

Protáhni a srovnej konce lanové smyčky na stejnou délku.
Na konec lan uvaž vůdcovský uzel. Konec lana vycházející z uzlu měří 40 centimetrů.

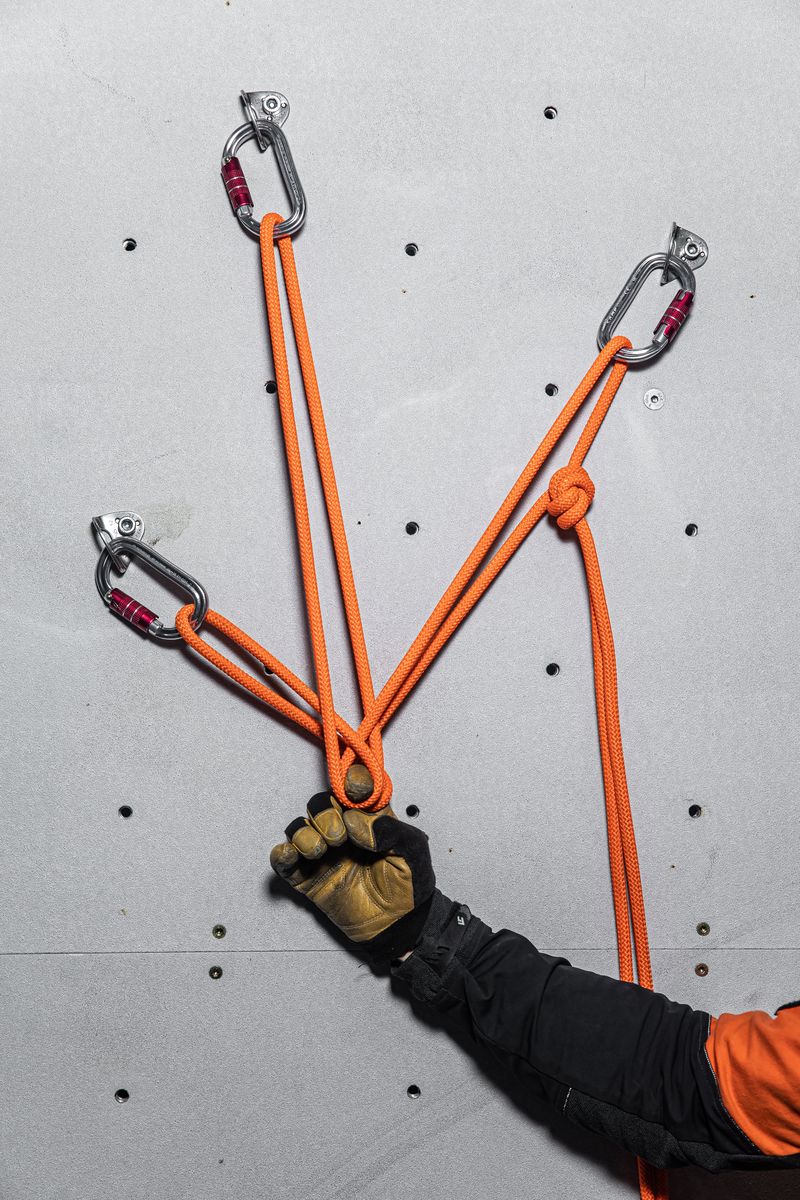

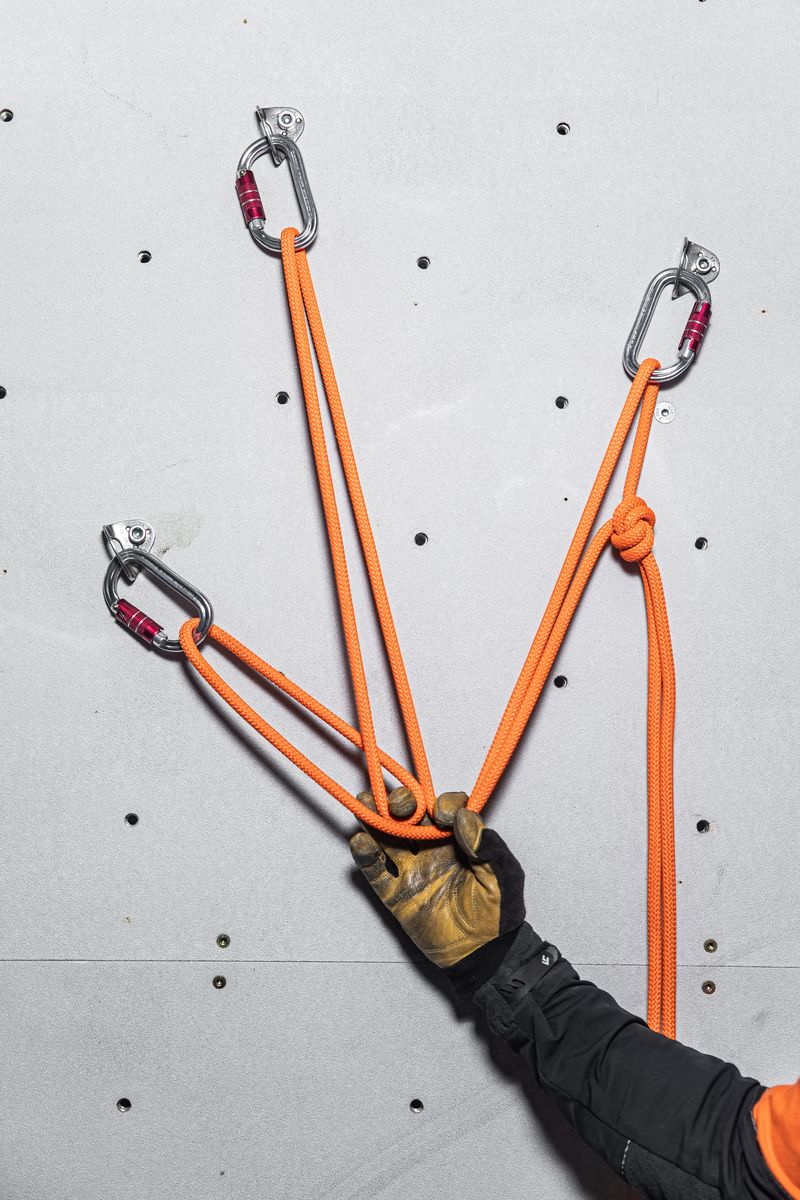

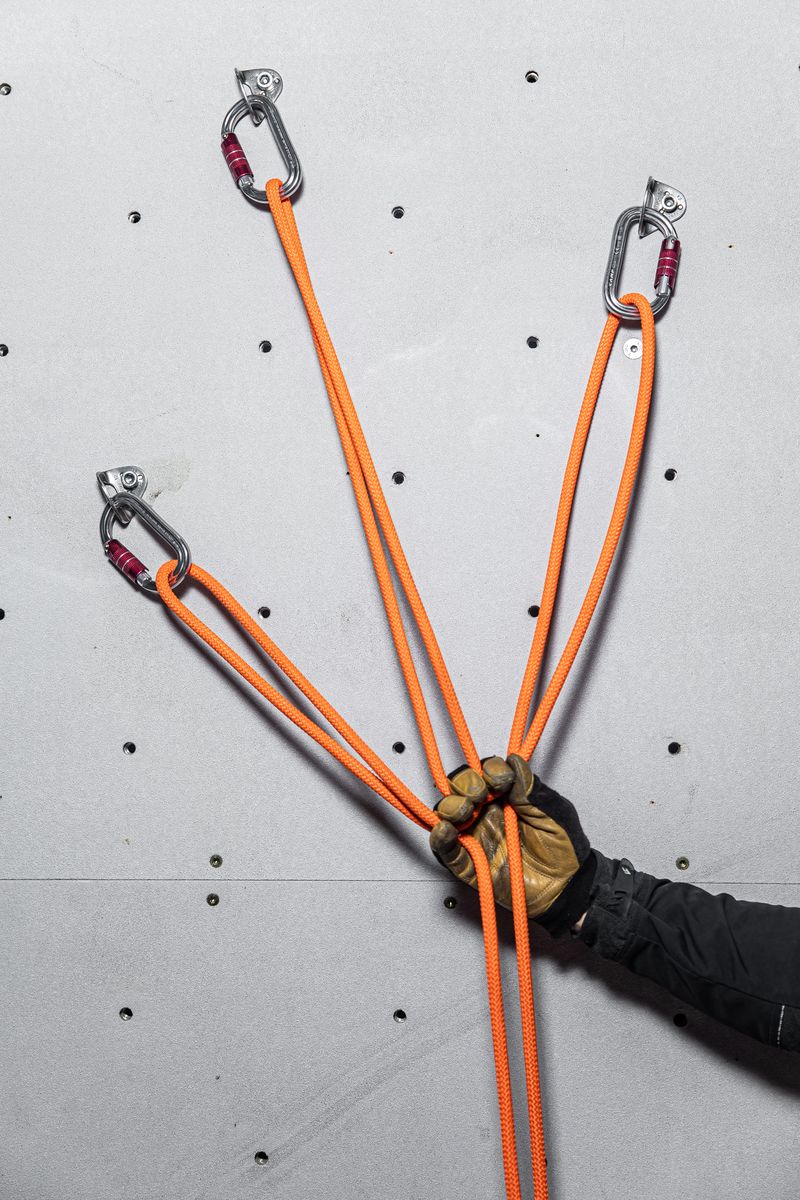

Stáhni jednou rukou středové smyčky pod úroveň kotevních bodů.

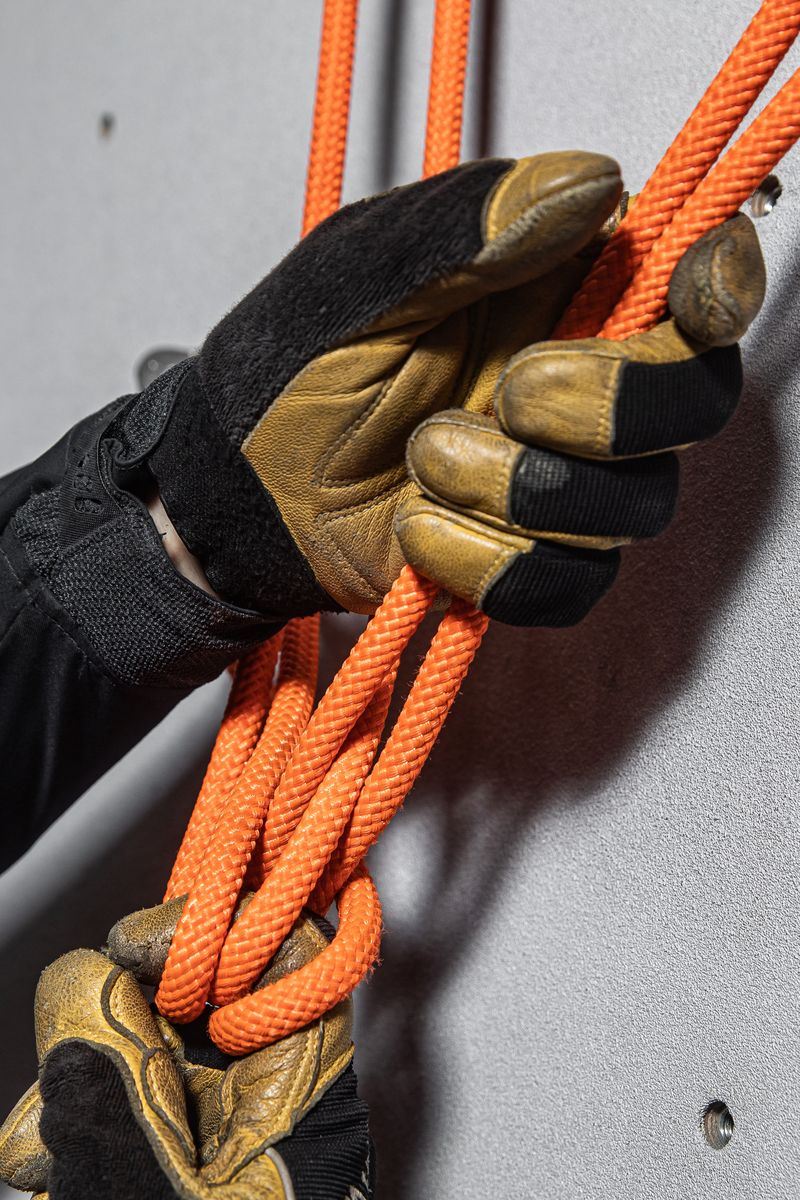

Na místě vzniklých smyček v zápěstí uvaž vůdcovský uzel.
Vzniklé 3 smyčky postupně otoč doleva aby došlo k jejich křížení. Do centra smyček zapni karabinu.
Do smyček vepni centrální nosnou karabinu.
Jednoduchá kontrola stažení pramenů, mezi každým pramenem musí procházet lano sousední větve.

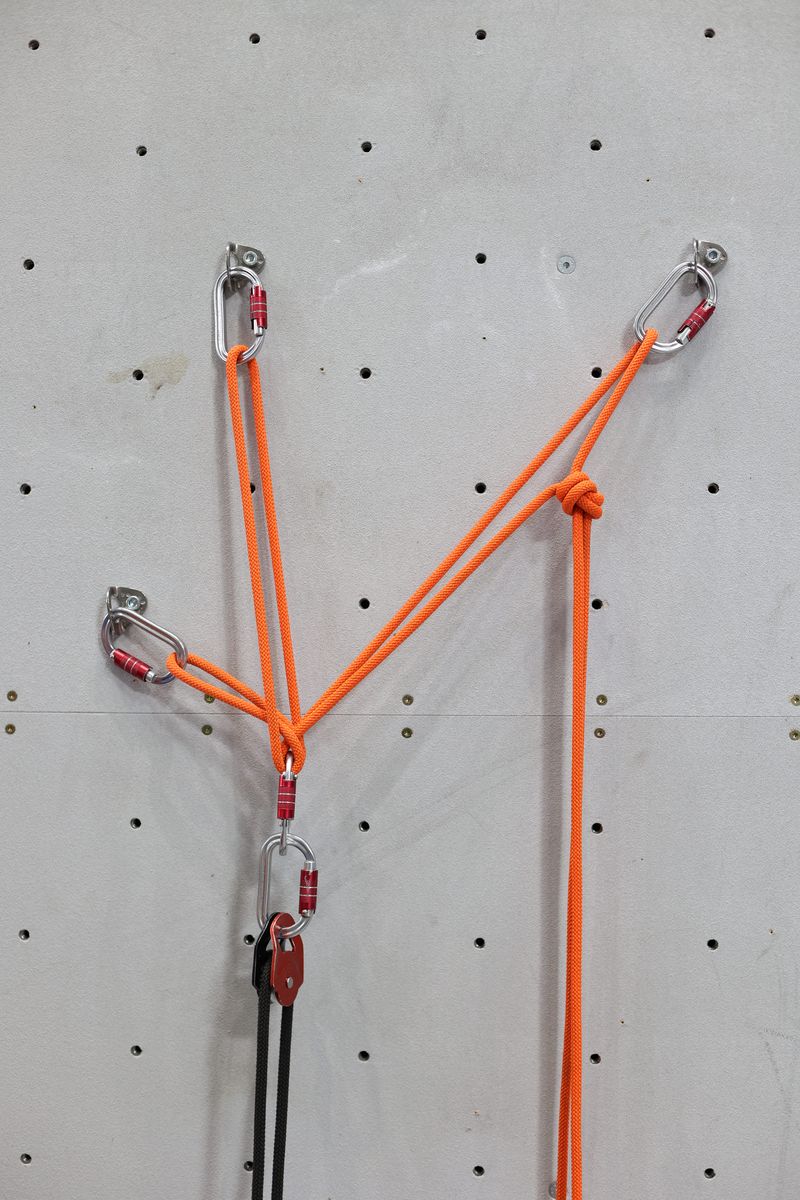

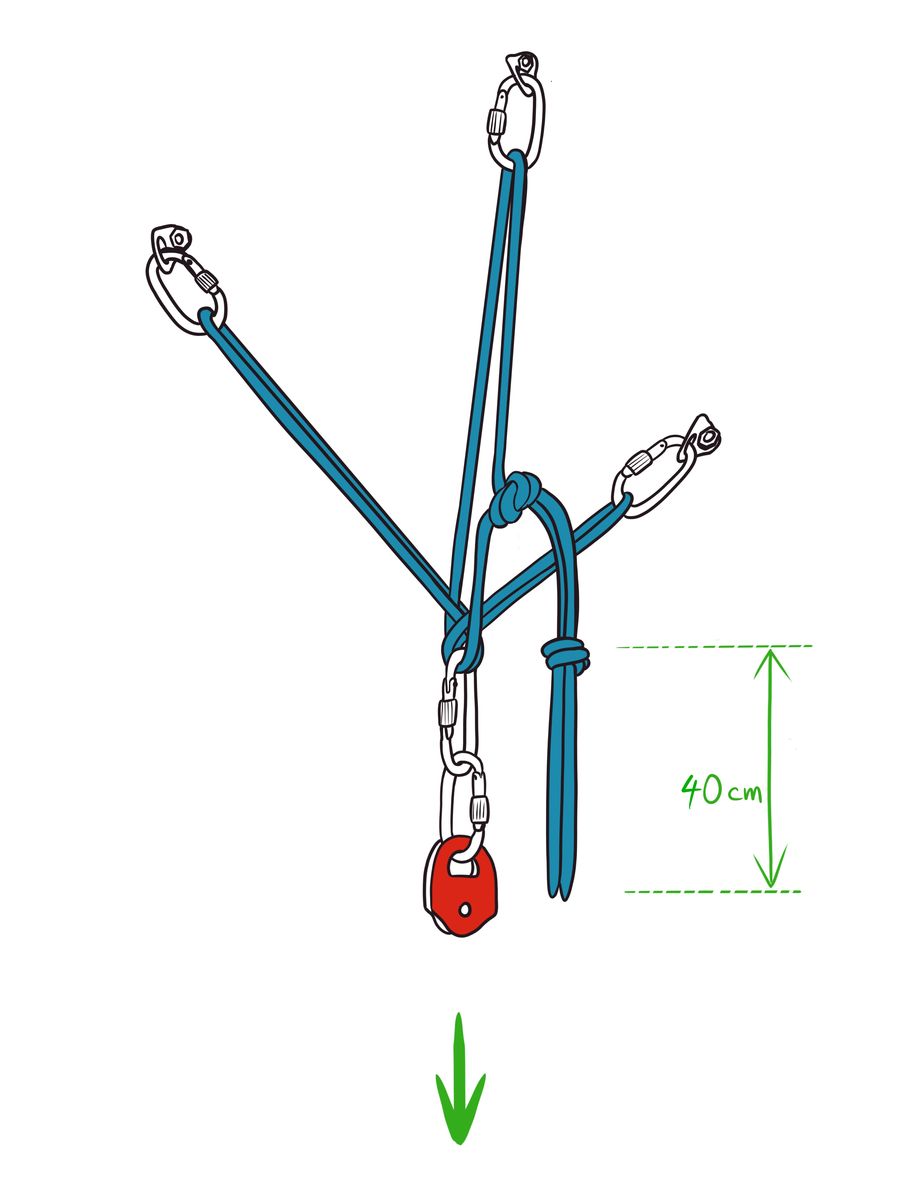

Uvázaný load-sharing systém. Konec lanové smyčky využij jako lanové zábradlí.
V případě destrukce jakéhokoli bodu dochází k prodloužení systému a zatížení dvou bodů. Otočení smyček zvyšuje tření v karabině a snižuje rázovou sílu na záchranný řetězec.
Lanová smyčka se při použití v Load-sharing systému nesmí dotýkat terénu. Pokud to situace nedovoluje, proveď prodloužení kotevního bodu statickou smyčkou.
-
Vytvoření centrálního nosného bodu pomocné lanové smyčky ze 2 bodů
Postup vázání

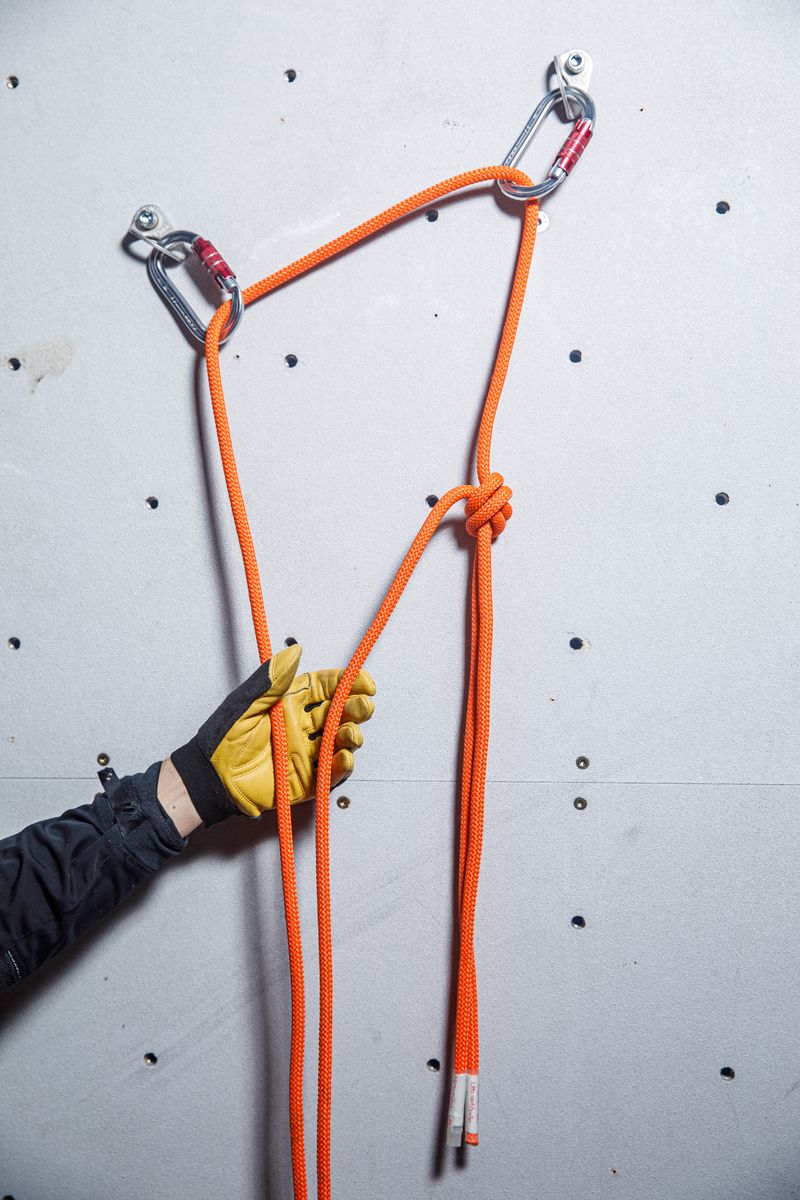

Provaž postupně karabiny lanovou smyčkou. Na konec lan uvaž vůdcovský uzel. Konec lana vycházející z uzlu měří 40 centimetrů.

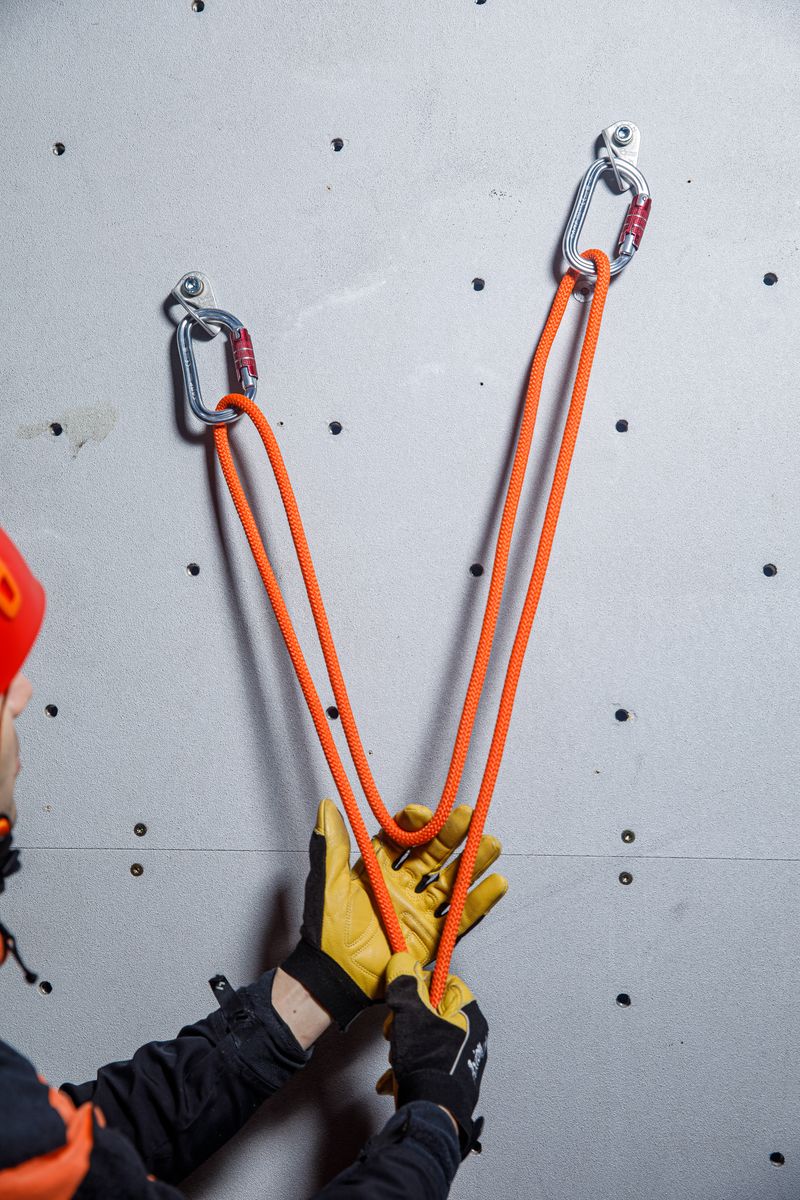

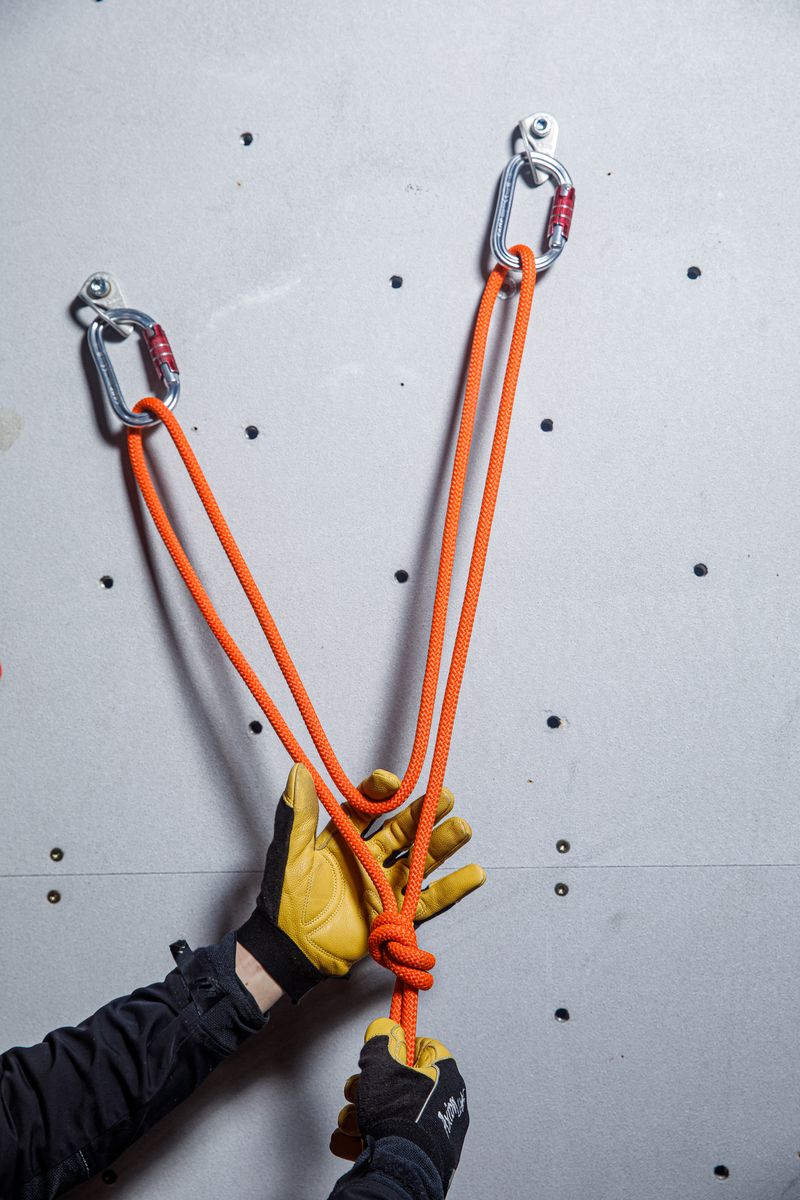

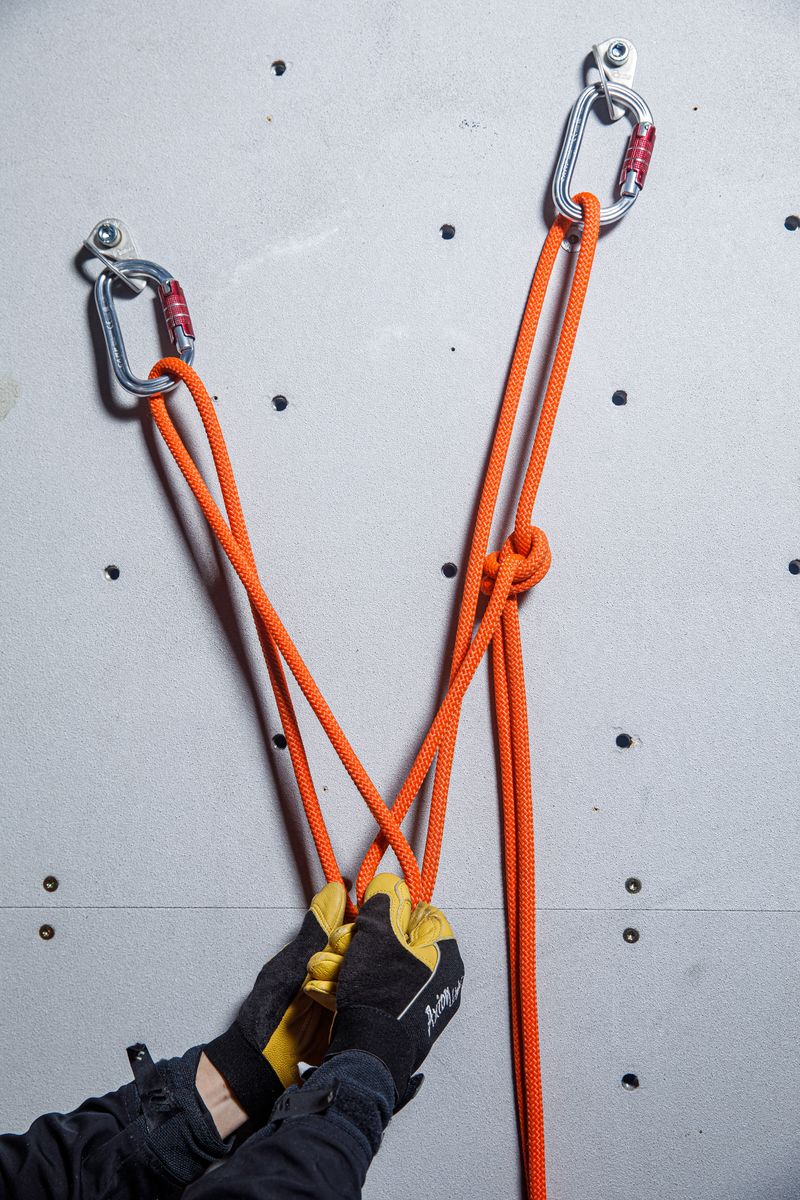

Stáhni jednou rukou středové smyčky pod úroveň kotevních bodů. Na místě vzniklých smyček v zápěstí uvaž vůdcovský uzel.
Vytvořený vůdcovský uzel vyos na delší pramen kotevního systému a 1 pramen přetoč.

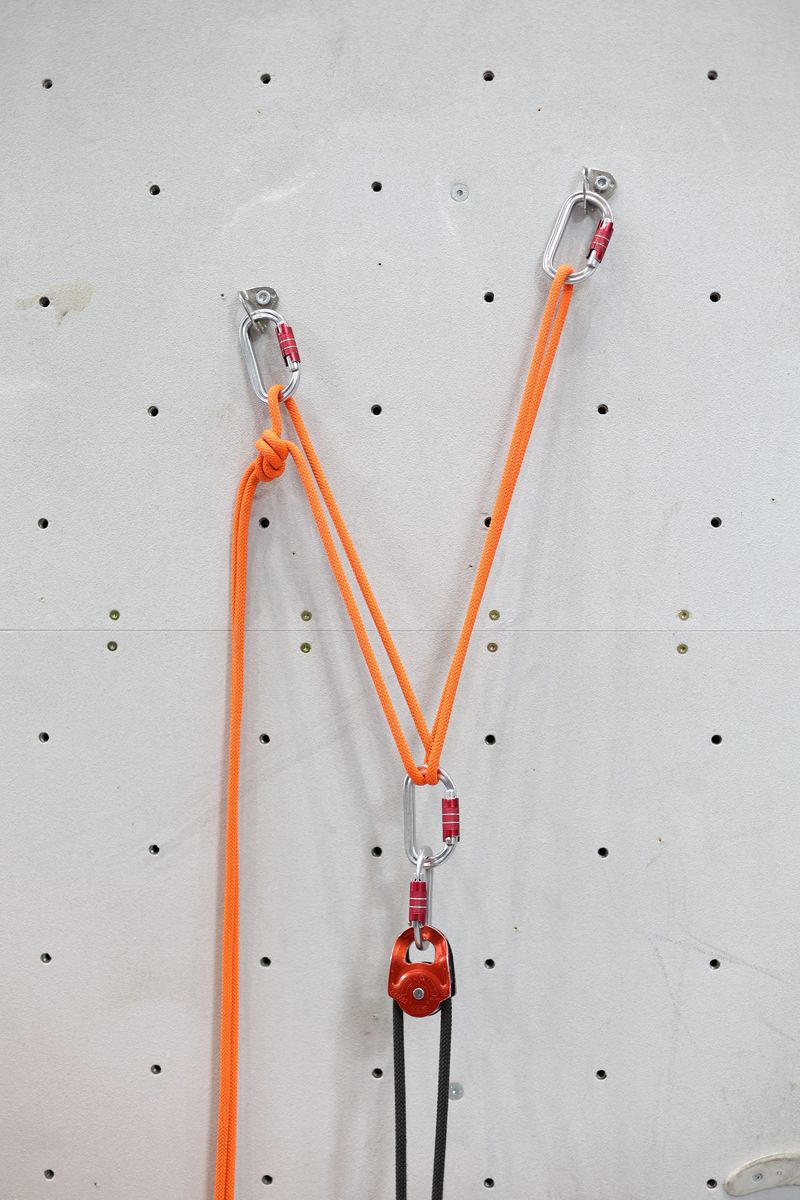

Do vzniklých smyček vepni centrální karabinu a karabinu s kladkou.
-

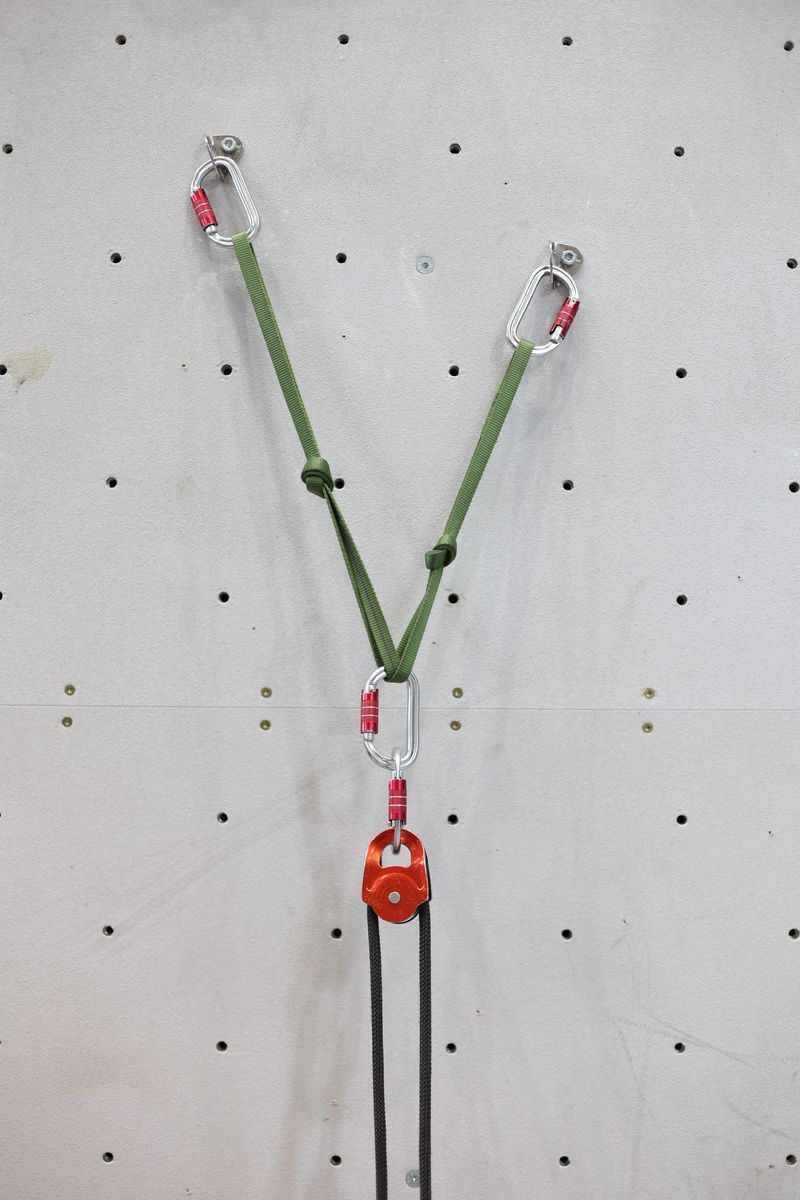

Vytvoření centrálního nosného bodu pomocí ploché smyčky
Do připravených kotevních bodů s karabinami vepni smyčku. Uprostřed tuto smyčku stáhni a jeden pramen přetoč naopak. Do takto vytvořeného konce vlož karabinu centrálního nosného bodu. Pro snížení rázové síly při destrukci jednoho z bodů můžeš vytvořit u centrálního nosného bodu uzly na obou částech smyčky. Obdobně lze provazovat více než dva kotevní body.
Postup vázání

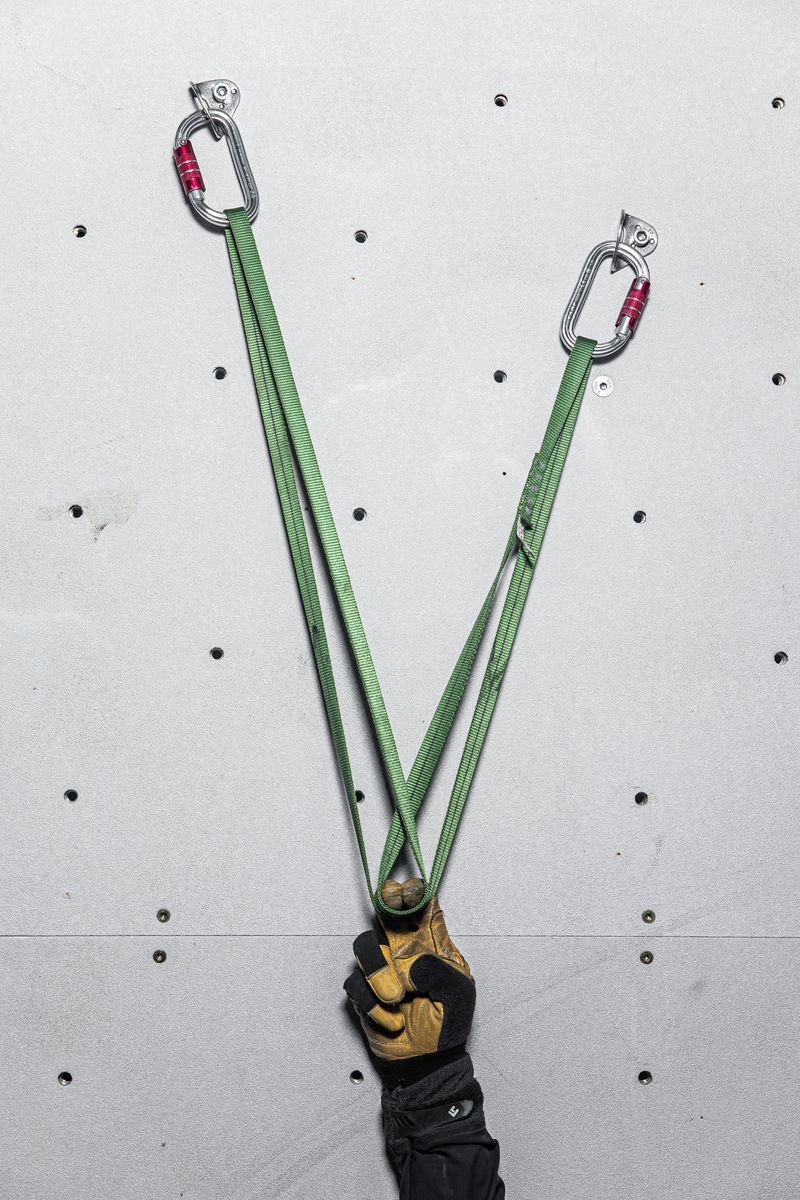

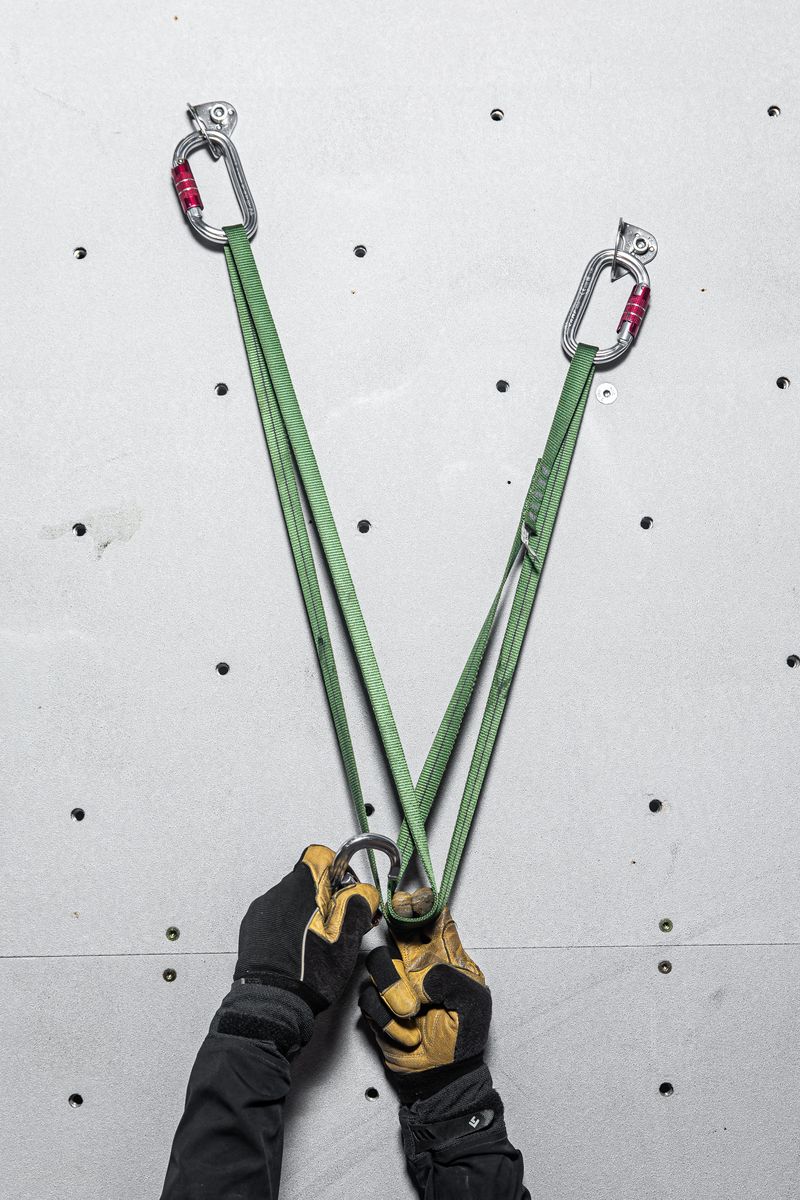

Do připravených kotevních bodů s karabinami vepni smyčku. Uprostřed tuto smyčku stáhni a jeden pramen přetoč naopak.
Do vzniklého oka vepni centrální karabinu.

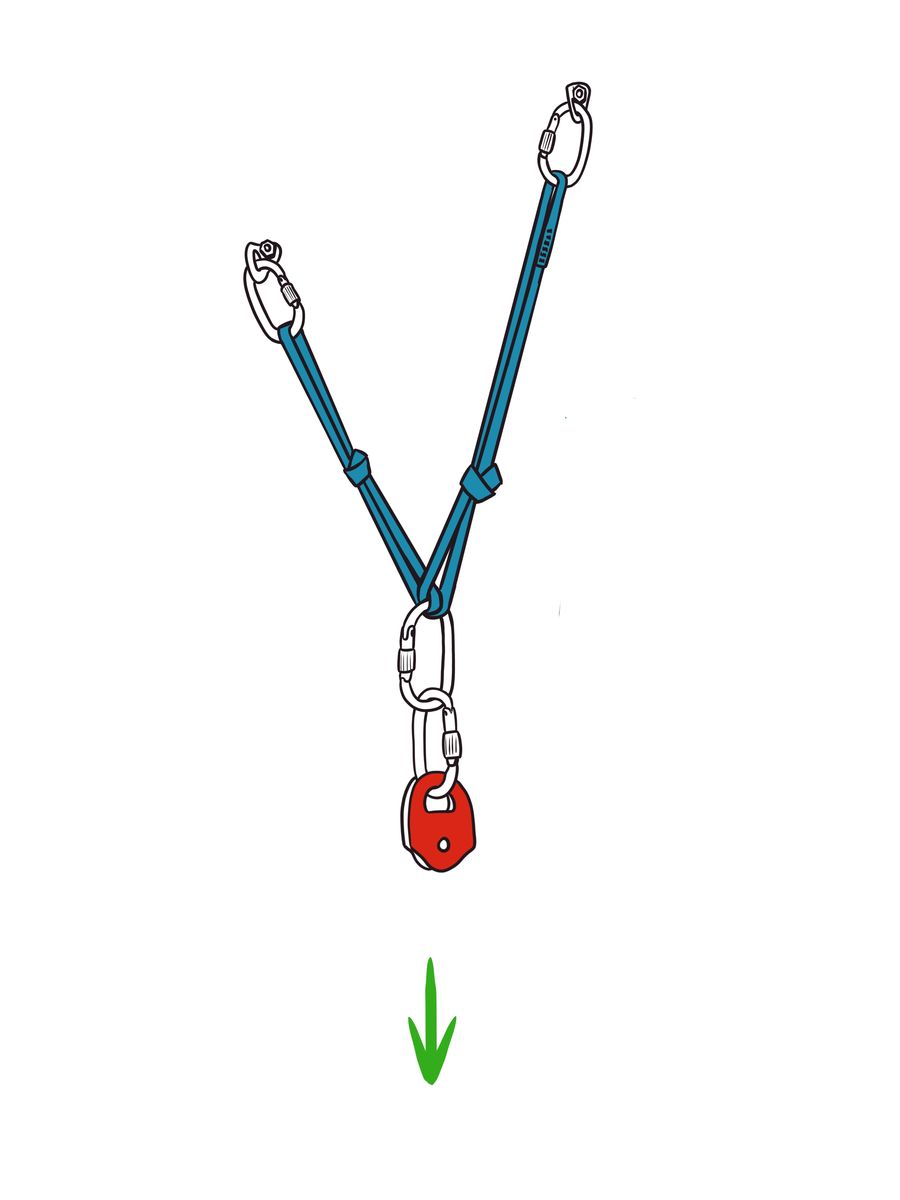

Pro snížení rázové síly při destrukci jednoho z bodů můžeš vytvořit u centrálního nosného bodu uzly na obou částech smyčky. Obdobně lze provazovat více než dva kotevní body.

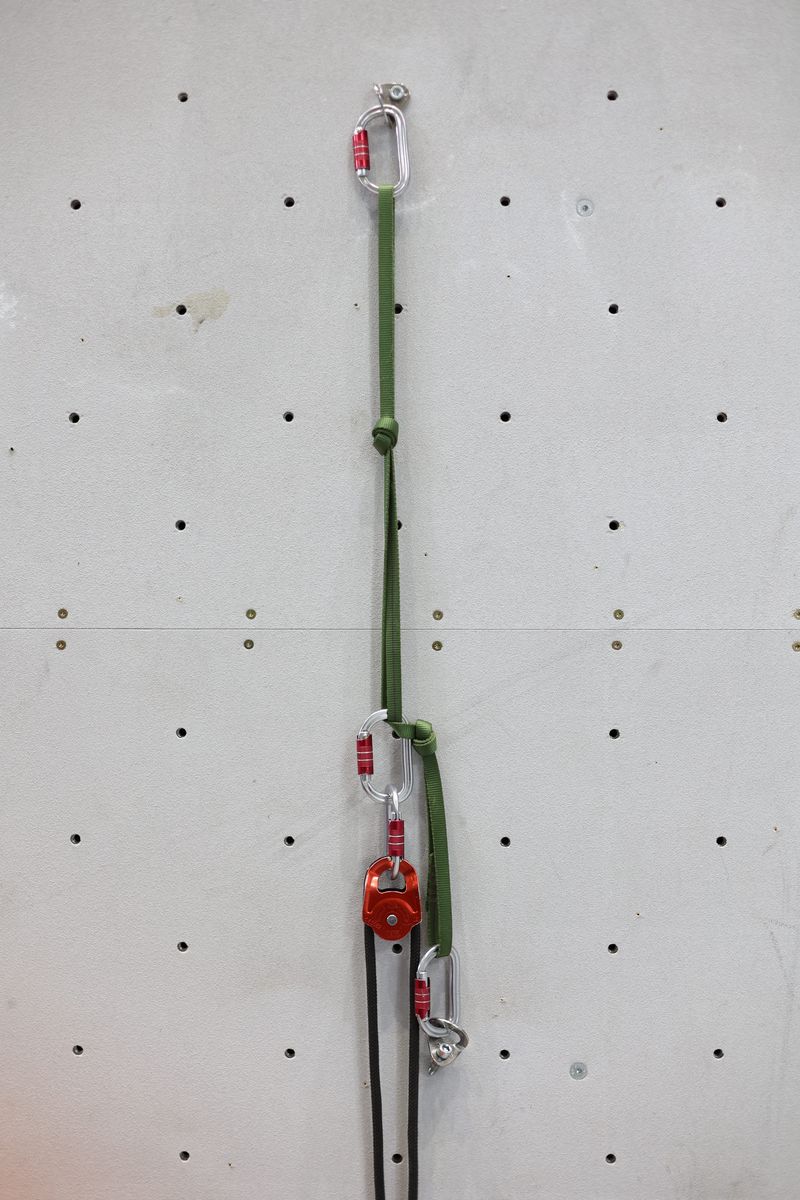

Při vypadnutí jednoho z bodů dojde k minimální rázové síle na druhý bod.
-

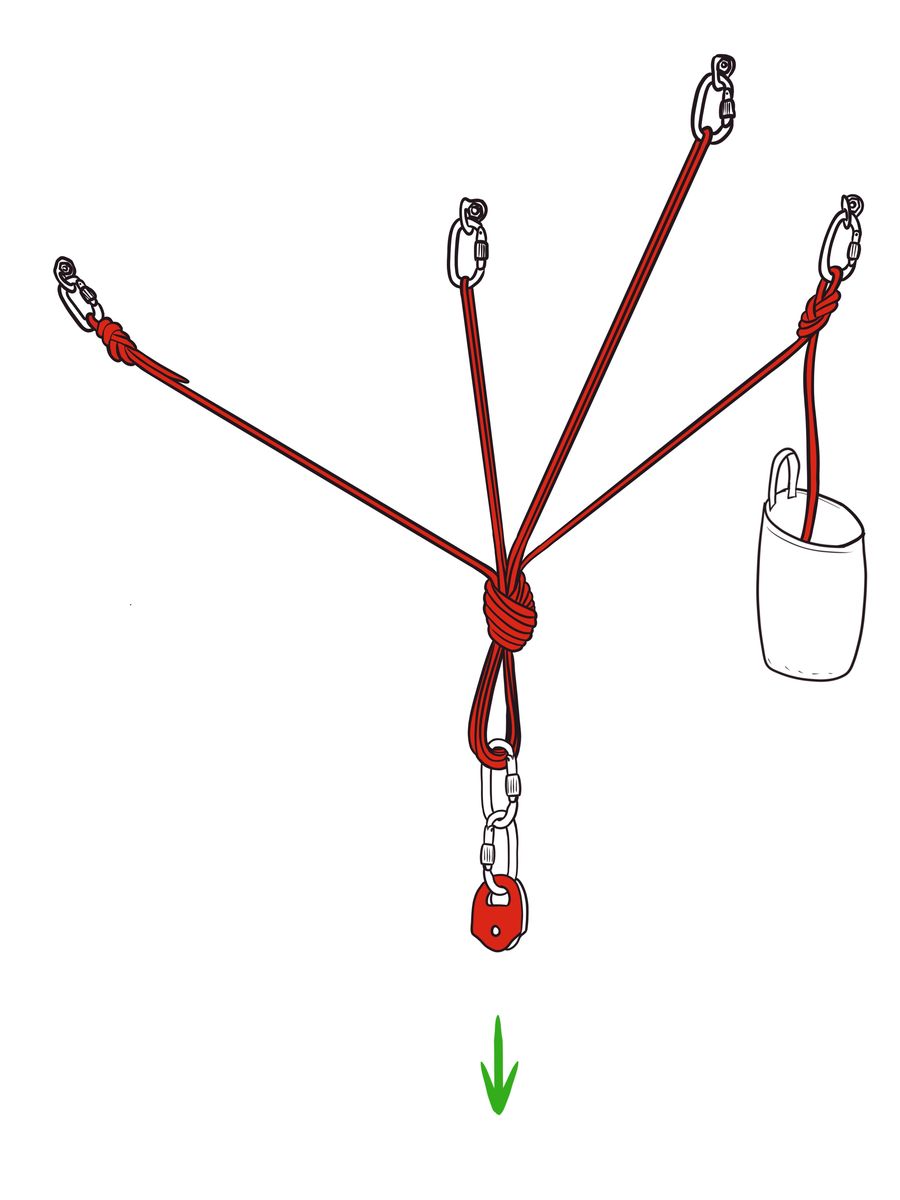

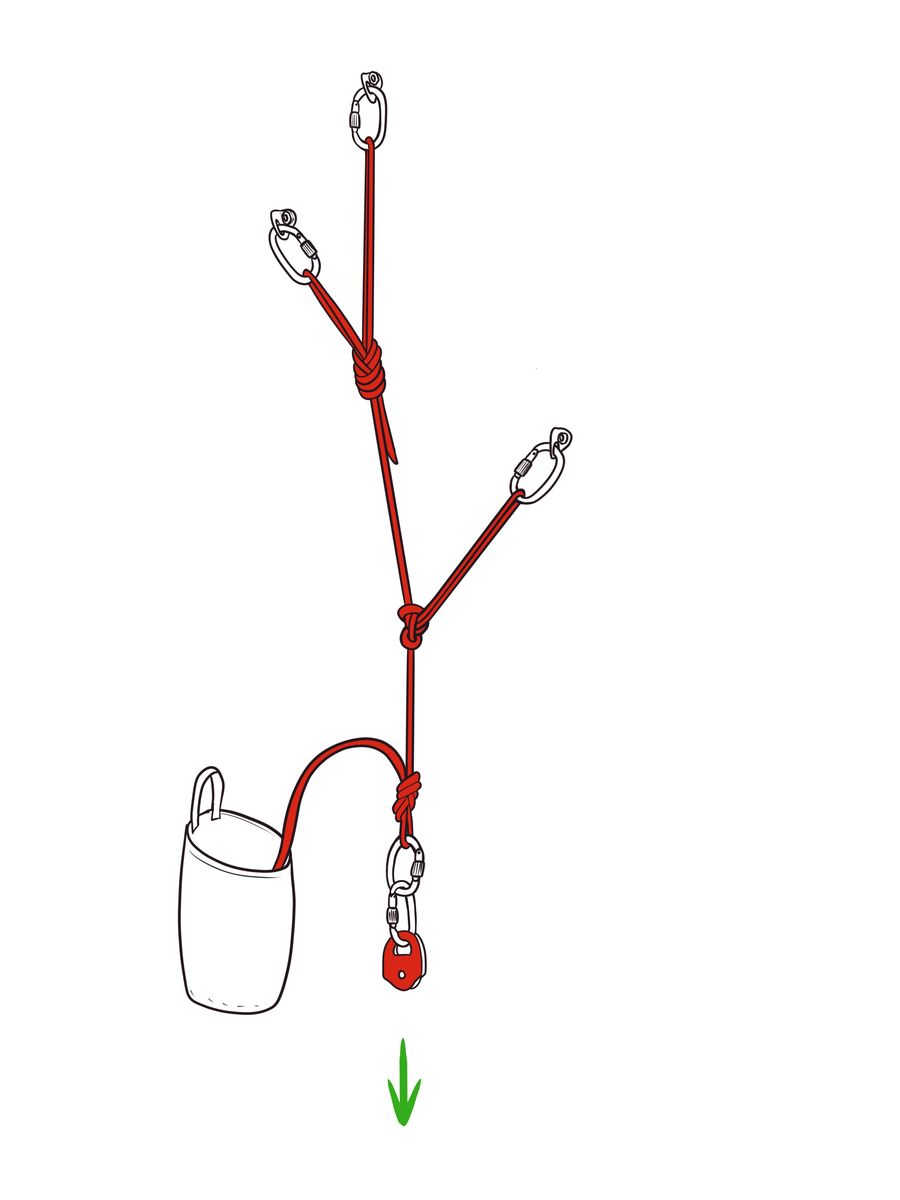

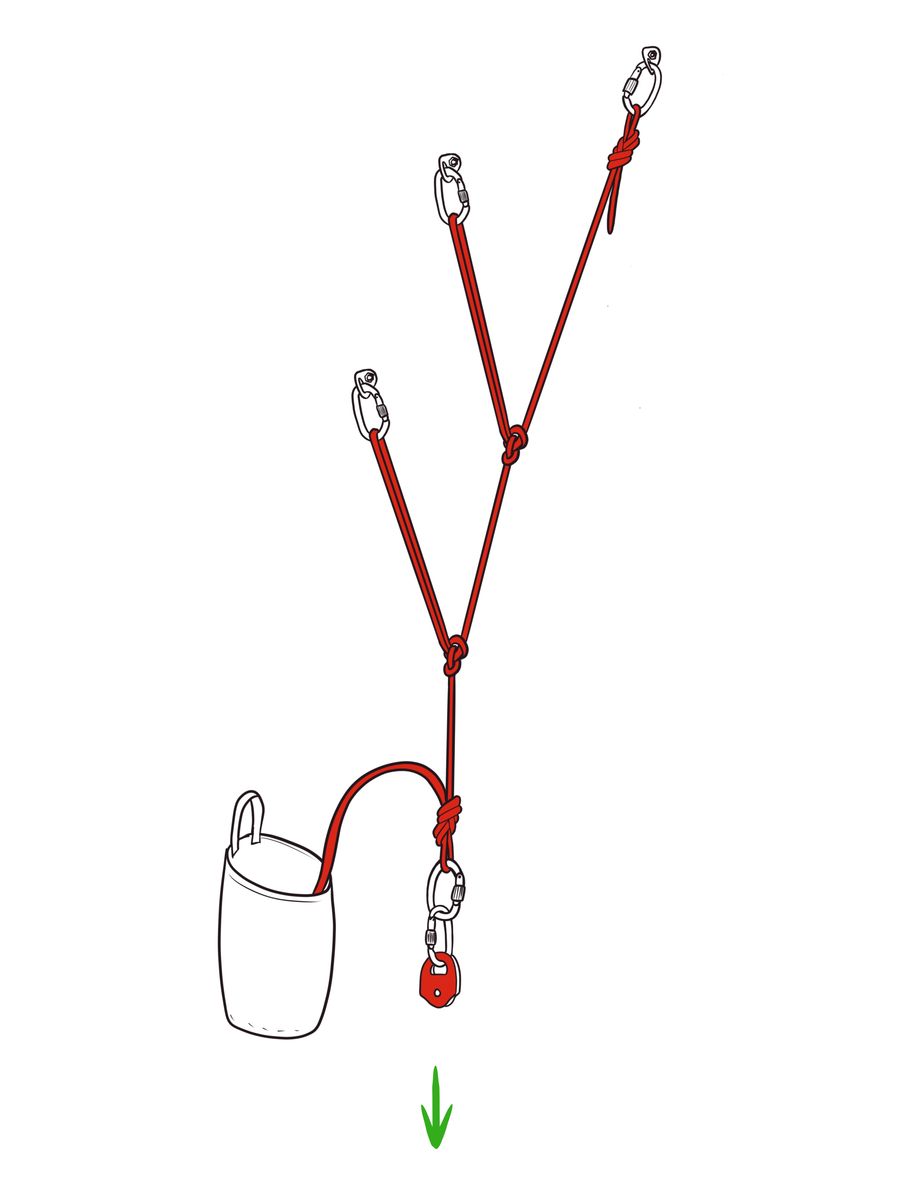

Vytvoření centrálního nosného bodu pomocí lanové smyčky propojení tří a více kotevních bodů
V případě tří a více kotevních bodů existuje velké množství variant, jak kotvení provést. Níže jsou uvedeny příklady některých z nich.
Vytvoř osmičkovou smyčku a vepni ji do karabiny levého kotevního bodu. Vepni lano do dvou sousedních karabin. Naměř vzdálenost k požadovanému místu centrálního nosného bodu. Postup opakuj na sousední větvi. Do pravého kotevního bodu vepni osmičkovou smyčku. Stáhni všechny prameny do středu tak aby vznikl tvar trojúhelníku. Zkontroluj možné přetočení lan a ve vrcholu pomyslného trojúhelníku vytvoř vůdcovský uzel. Do vzniklého oka vepni dvě karabiny s lanem.
Postup vázání

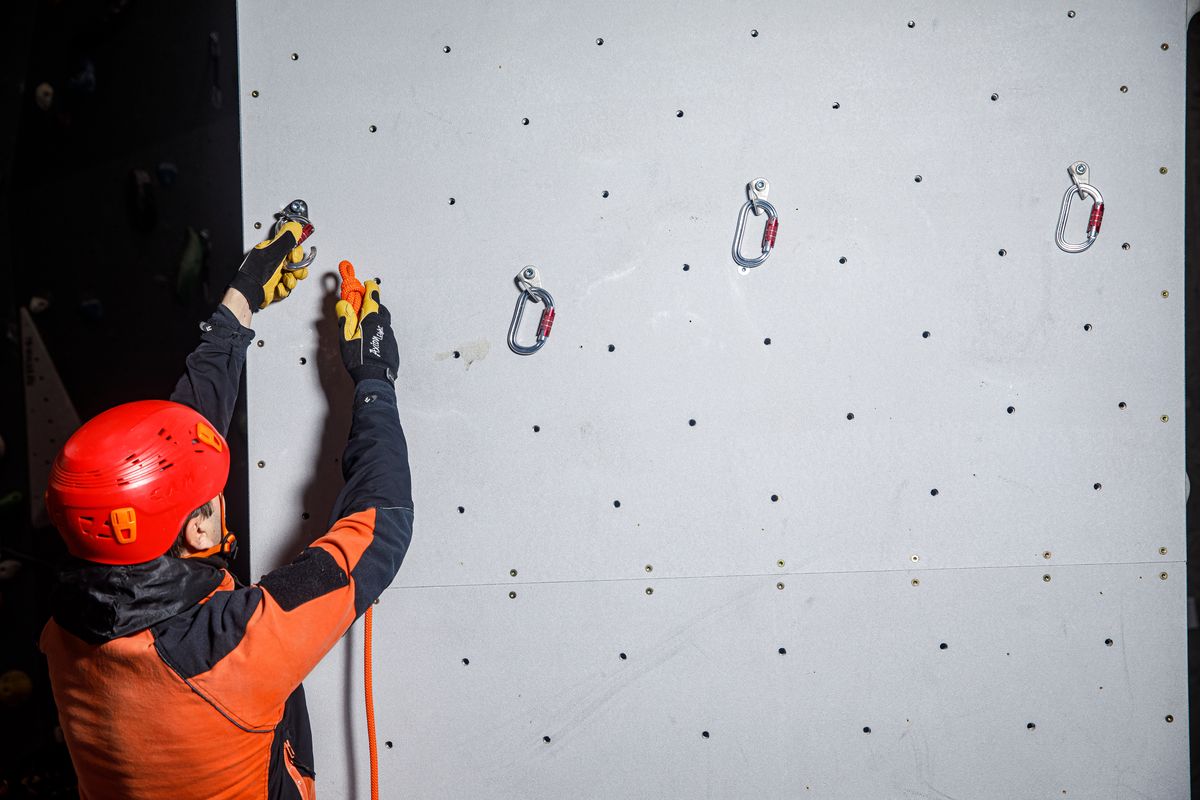

Vytvoř osmičkové oko a vepni jej do karabiny levého kotevního bodu.

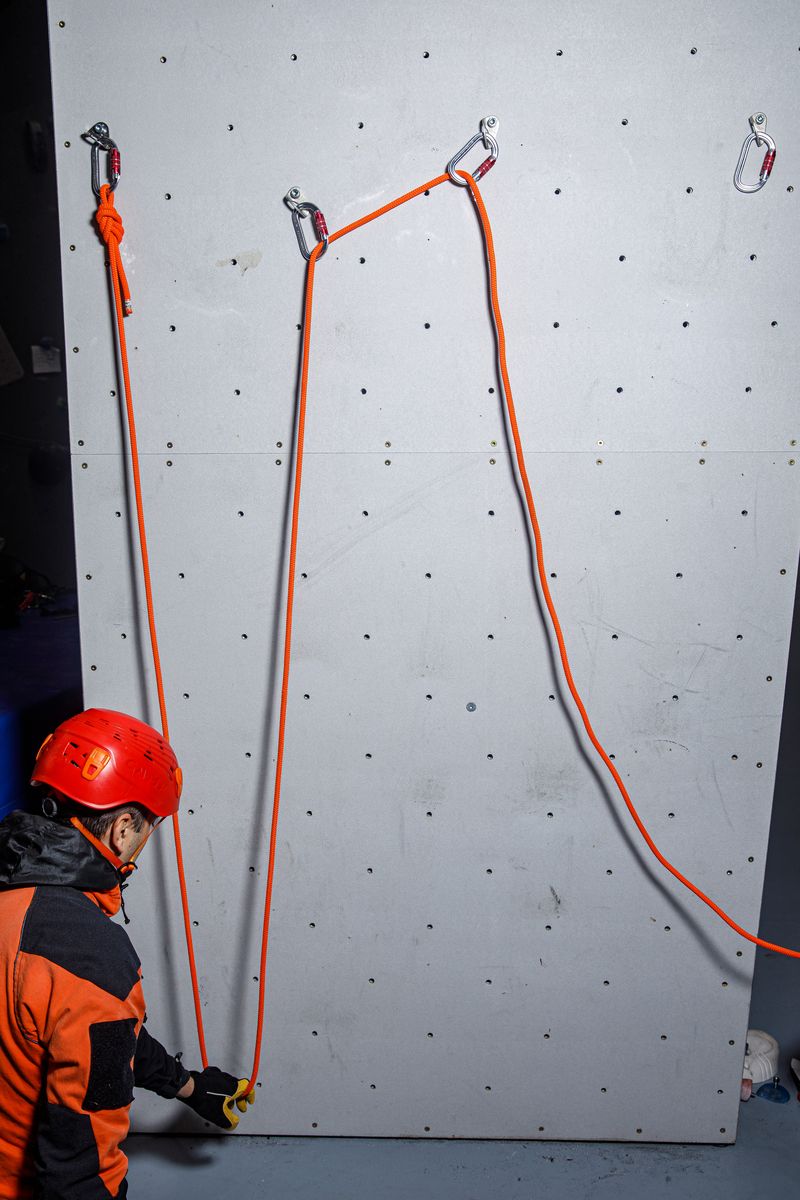

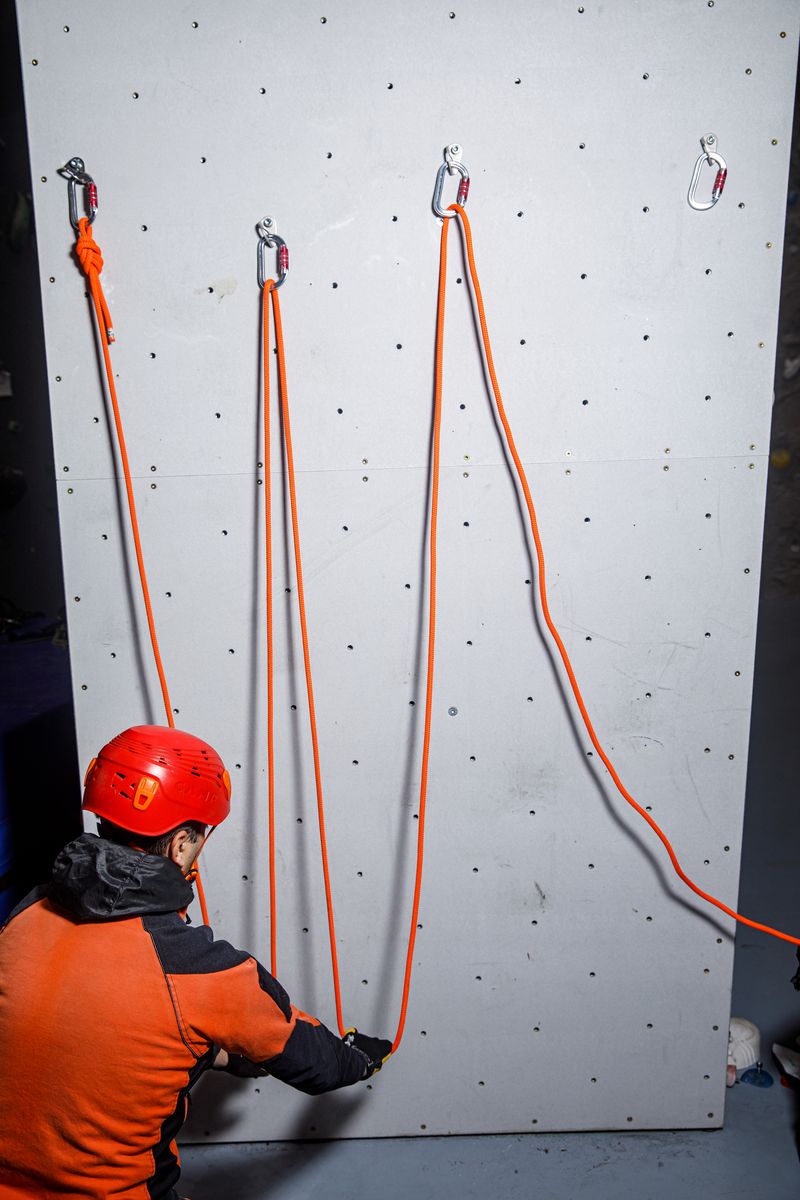

Vepni lano do dvou sousedních karabin.

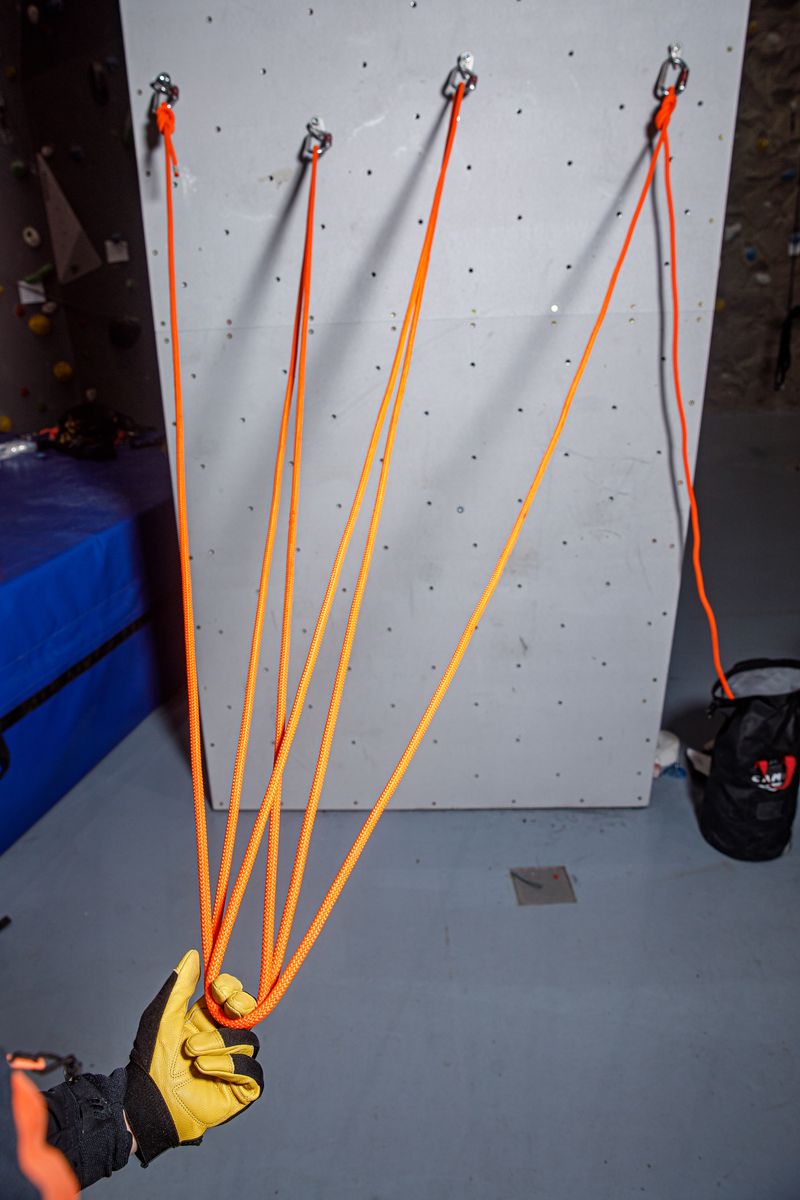

Naměř vzdálenost k požadovanému místu centrálního nosného bodu.
Postup opakuj na sousední větvi.
Do pravého kotevního bodu vepni osmičkové oko.

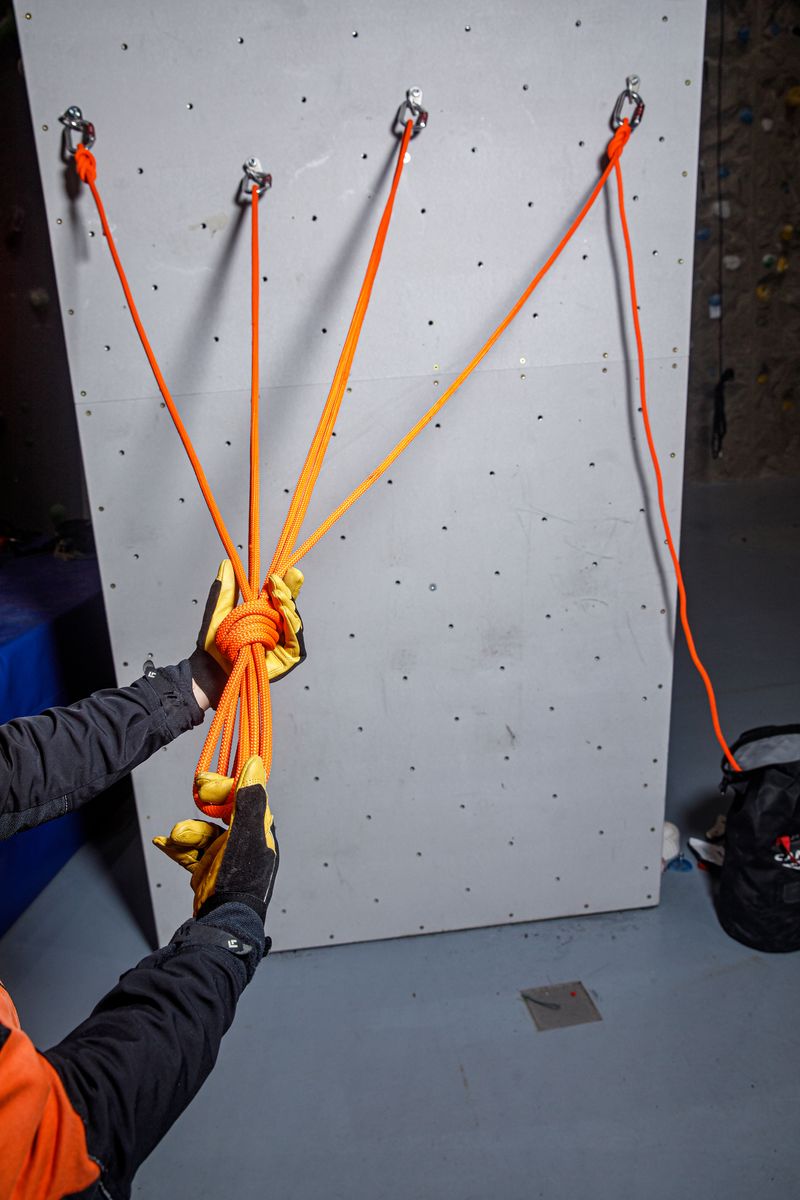

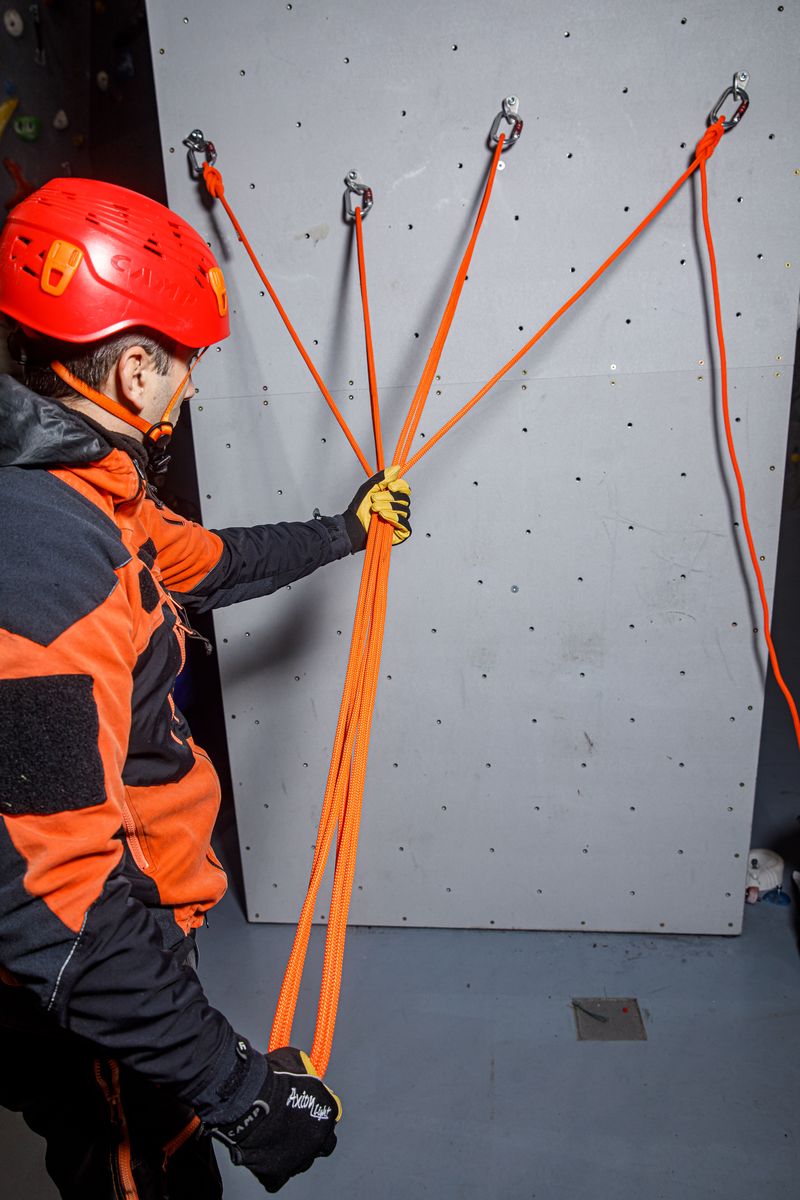

Stáhni všechny prameny do středu tak aby vznikl tvar trojúhelníku.
Zkontroluj možné přetočení lan.
Ve vrcholu pomyslného trojúhelníku vytvoř vůdcovský uzel.

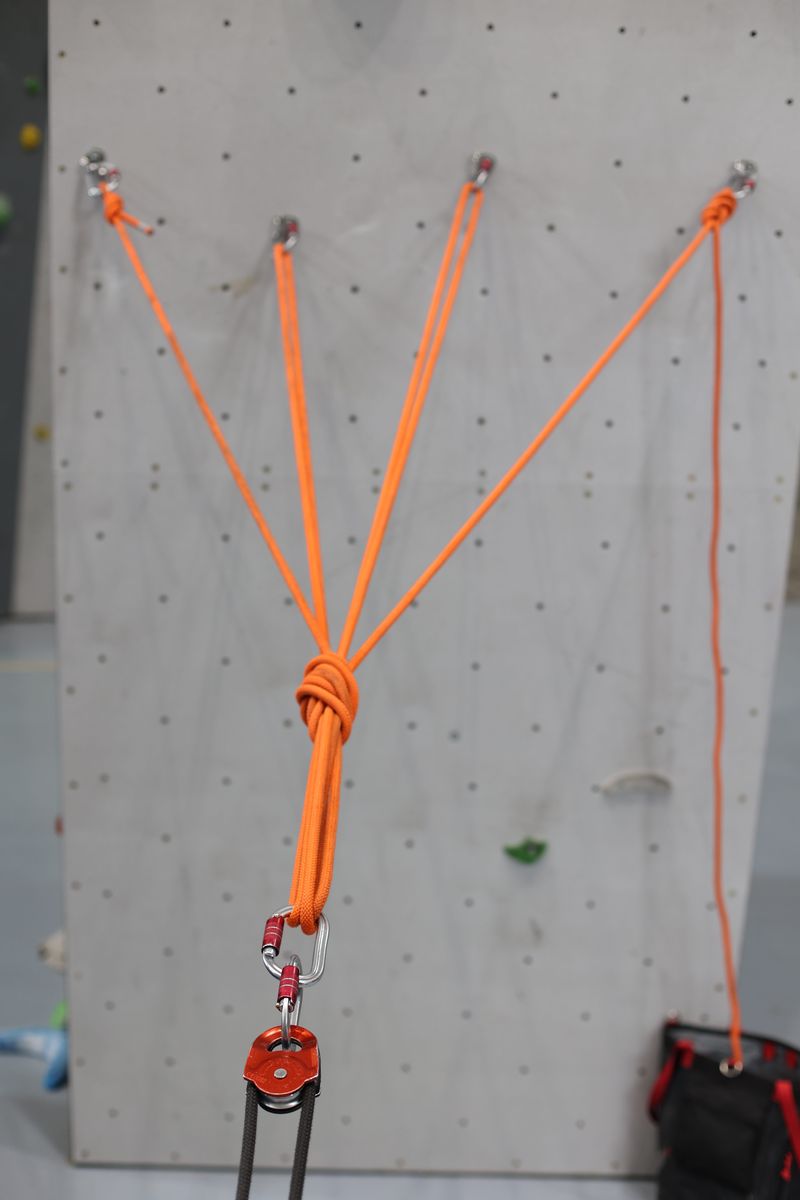

Do vzniklého oka vepni centrální nosnou karabinu s kladkou.
