Ocelové kotvicí smyčky

Fotografie v publikaci jsou použity s laskavým svolením firem C.A.M.P., Climbing Technology, SINGING ROCK s.r.o. a Petzl.

Vysvětlení piktogramů ve fotografiích v publikaci:

 = Pozitivní výsledek kontroly. Provedená kontrola nenašla nedostatek nebo poškození. Prostředek v pořádku, je možné jej používat.

 = Pozitivní výsledek kontroly s nalezeným nedostatkem nebo nedostatky. Může se jednat o prostředek intenzivně používaný, o prostředek, který je poškozen, ale je možné jej dále použít. V některých případech piktogram indikuje potřebu opravy, výměnu některých částí či mimořádné kontroly ve zvoleném termínu (v závislosti na intenzitě používání).

 = Negativní výsledek kontroly. Prostředek je poškozen takovým způsobem, že jeho další použití by mohlo vést k selhání, případě poškození znemožňuje jeho použití. Prostředek je nutné vyřadit, zaznamenat vyřazení do dokumentace a znemožnit jeho další možné použití.

Definice

Ocelová kotvicí smyčka - prostředek pro vytvoření kotvení opatřený nejméně dvěma zakončeními, k jehož instalování není nutné konstrukční kotvení nebo instalace upevňovacího prvku k připevnění ke konstrukci.

Popis prostředku

Jedná se o kovový spojovací prostředek vyrobený zpravidla z pozinkované oceli potažené PVC fólií a určený pro zřízení kotvení. Na obou koncích je vybavena oky pro karabinu. Kovový materiál nesmí korodovat. Ocelová kotvicí smyčka nesmí mít ostré hrany nebo oštěp, kterou mohou uživateli způsobit zranění, nebo které mohou uříznout, odřít nebo jiným způsobem poškodit samotnou smyčku nebo jiný prostředek používaný ve VVH. Minimální statická pevnost ocelové kotvicí smyčky je 12 kN, případně 15 kN, odpovídá-li požadavkům ČSN EN 354.

Účel a převážné použití

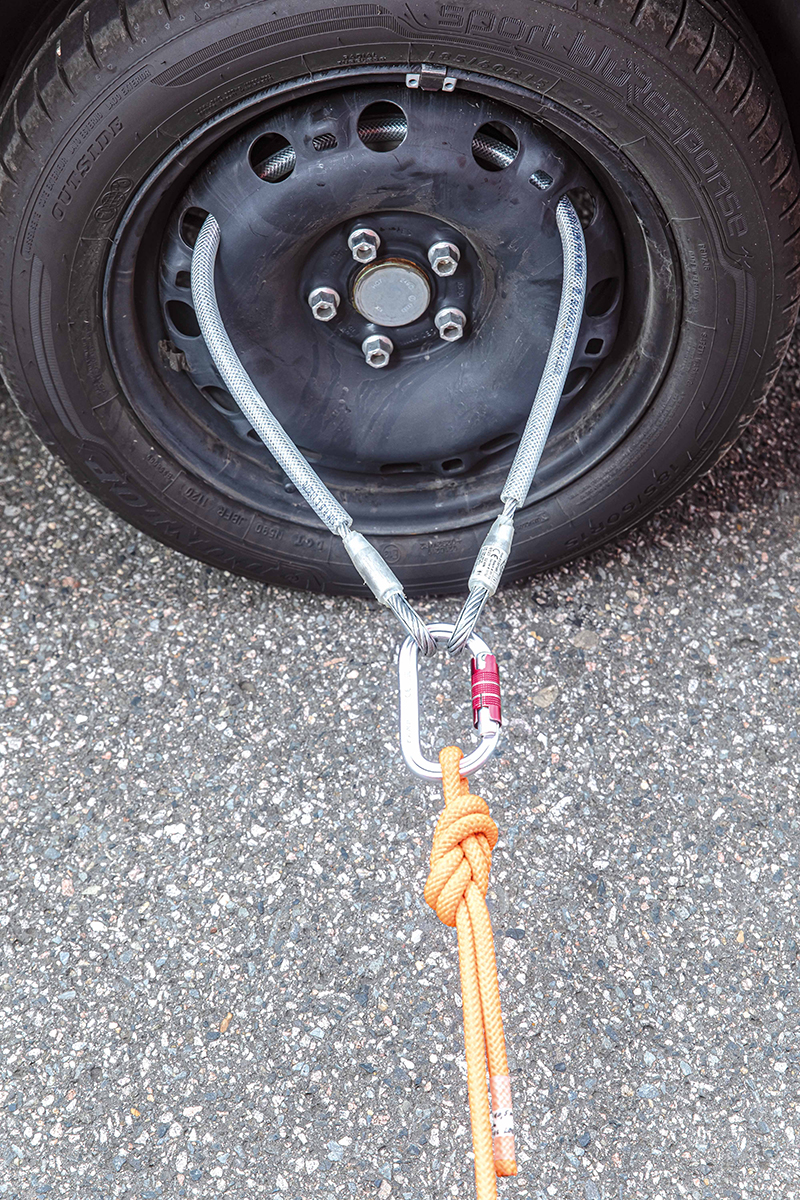

Ocelová kotvicí smyčka ve spojení s karabinou je používána pro zřízení kotvení. Její výhodou je její odolnost proti ostrým hranám. Pozornost musí být vždy věnována správnému propojení ok smyčky karabinou a pozici karabiny tak, aby nebyla namáhána na lom.

ocelová smyčka

Norma ČSN EN 795 defi nuje, že se jedná o jednouživatelské zařízení, tedy je možné je použít pouze jedním uživatelem. V zásahové praxi jednotek PO ve VVH používáme ocelovou kotvicí smyčku i v případě potřeby pro zatížení kotvení více osobami a tuto podmínku nerespektujeme.

Údržba a skladování

Prostředek musí být skladován volně zabalený, na dobře větraném místě, mimo dosah přímého slunečního světla, extrémních teplot a chemických látek. Nikdy neukládejte ocelové kotvicí smyčky ve vlhkém místě, kde se může rozvíjet koroze (vlhké skříně, tašky a nepromokavé kontejnery s vlhkostí uvnitř).
Při čištění nepoužívat tlakovou vodu. Ocelovou kotvicí smyčku je možné omývat ve vodě, nebo je možné použít roztok mýdla a vody. Pro odstranění nečistot je možné také použít kartáč s jemnými štětinami z umělých vláken - nikdy se štětinami tvrdšími než je tvrdost materiálu. Smyčku lze také čistit stlačeným vzduchem. V případě nutnosti odstranění mastnoty použít trichloretylen. Při potřísnění smyčky barvou lze ji očistit mechanicky (tupým tvrdým předmětem, jehož tvrdost je menší než tvrdost čištěné části smyčky), nebo chemicky za použití lékařského benzínu. Po očištění smyčky je nezbytné ji dostatečně opláchnout ve vlažné mýdlové vodě.
Nepatrné známky koroze a drobné škrábance, která se vyskytují na povrchu je nutno vyleštit pomocí brusné pasty a filce.
Sušit ocelovou kotvicí smyčku lze na dobře odvětraném, suchém a stinném místě, mimo zdroj přímého tepla.

Kontrola před a po použití

Základní charakteristikou bezpečného stavu je nedeformovaný tvar prostředku. Úbytek materiálu v jakékoli části o vice než 5 % je důvodem k vyřazení. Pokud je přetrženo jakékoli lanko ocelové smyčky, je to důvodem k vyřazení. Pokud je poškozen plastový obal, nejedná se o důvod k vyřazení smyčky.

Opticko - hmatová kontrola smyčky

• hlubší rýhy,
• deformace,
• opotřebení - úbytek a změny materiálu vlivem koroze a jiné chemické reakce,
• přetržení lanka,
• povrch ocelové kotvicí smyčky - zcela hladký, bez ostrých míst a otřepů,
• známky hloubkové oxidace (barvící textil).
